Závesný profil US 7 FT
Type US 7 K 20 FT
|Item no. 6339018
|EAN 4012196186556
Item no. / Type
Dĺžka
Smallest selling unit: 1 Kus
1Kus
Kus
Description

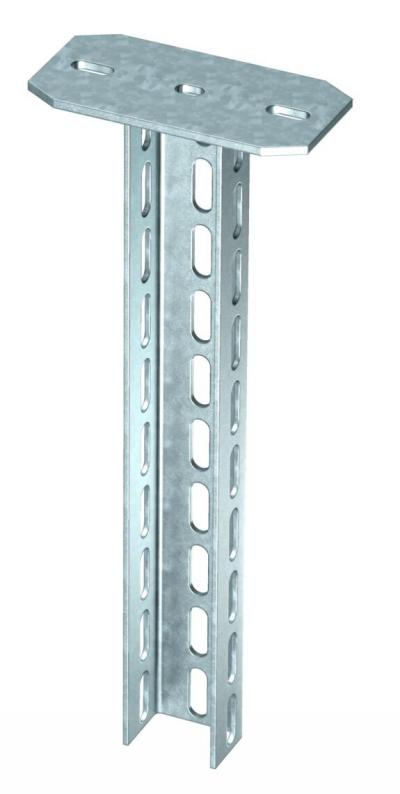

Závesný profil (profil U) s rozmermi 70 x 50 mm s privarenou doskou pod hlavu.
K upevneniu na vodorovné betónové stropy a oceľové nosníky. Od šírky výložníka 400 mm alebo namontovania výložníka na konci závesnej podpery sa odporúča použiť rozperku typu DSK 61.
Technical data
Rozmery
| Dĺžka | 200 mm |
|---|---|
| Šírka | 70 mm |
| Výška | 50 mm |
| Rozmer L | 200 mm |
Technické údaje
| Zachovanie funkčnosti | áno |
|---|---|
| Hrúbka materiálu | 4 mm |
| Vyhotovenie | Profil U |
| maximálne zaťaženie ťahom | 11 kN |
| Dĺžka výložníka 200 | 8,3 kN |
| Dĺžka výložníka 400 | 5 kN |
| Dĺžka výložníka 600 | 3,5 kN |
| Rozmer | 70x50x200 |
| Povrch | žiarovo zinkované ponorením |
| Materiál | Oceľ |
| Farba | pozinkováno |
Prehyb špičky konca závesného profilu pri prípustnom zaťažení konzoly
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
Dĺžka konzoly v mm
Krivka zaťaženia s dĺžkami profilov v mm
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolísky po bránu | 3,981 kg CO2e / 1 Kus |
|---|
Downloads
0 selected
List technických údajov (1)
Katalógy & brožúry (5)
Vyhlásenia (5)
Certifikáty (1)
Návody a tipy (4)
Obrázky produktov (2)
3D údaje na stiahnutie (2)
Variants
Type
Dĺžka
Farba
Item no.
US 7 K 20 FT
200
pozinkováno
6339018
US 7 K 30 FT
300
pozinkováno
6339034
US 7 K 40 FT
400
pozinkováno
6339050
US 7 K 50 FT
500
pozinkováno
6339077
US 7 K 60 FT
600
pozinkováno
6339093
US 7 K 70 FT
700
pozinkováno
6339115
US 7 K 80 FT
800
pozinkováno
6339131
US 7 K 90 FT
900
pozinkováno
6339166
US 7 K 100 FT
1000
pozinkováno
6339182
US 7 K 110 FT
1100
pozinkováno
6339190
US 7 K 120 FT
1200
pozinkováno
6339204
US 7 K 130 FT
1300
pozinkováno
6339212
US 7 K 140 FT
1400
pozinkováno
6339220
US 7 K 150 FT
1500
pozinkováno
6339239
US 7 K 160 FT
1600
pozinkováno
6339247
US 7 K 170 FT
1700
pozinkováno
6339255
US 7 K 180 FT
1800
pozinkováno
6339263
US 7 K 190 FT
1900
pozinkováno
6339271
US 7 K 200 FT
2000
pozinkováno
6339298
US 7 K 250 FT
2500
pozinkováno
6339334
US 7 K 300 FT
3000
pozinkováno
6339360
