Závěs US 5 FT
Type US 5 K 20 FT
|Item no. 6341527
|EAN 4012196536771
Item no. / Type
Dĺžka
Smallest selling unit: 1 Kus
1Kus
Kus
Description

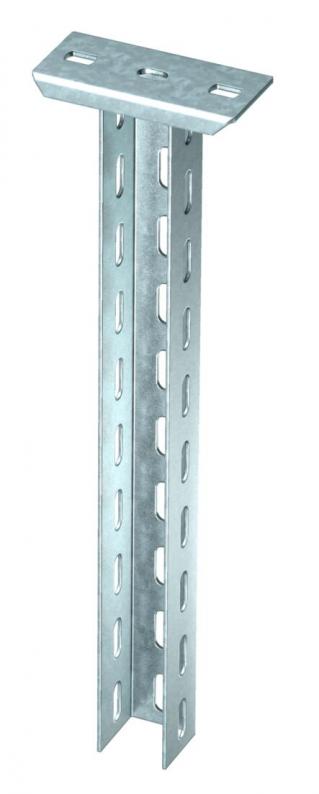

Závesný profil (profil U) s rozmermi 50 x 50 mm s navarenou doskou.
K upevneniu na vodorovné betónové stropy a oceľové nosníky. Od šírky konzoly 400 mm alebo pri montáži konzoly na konci závesného profilu sa odporúča použitie dištančného kusu typu DSK 45.
Technical data
Rozmery
| Dĺžka | 200 mm |
|---|---|
| Šírka | 50 mm |
| Výška | 50 mm |
| Rozmer L | 200 mm |
Technické údaje
| Zachovanie funkčnosti | áno |
|---|---|
| Hrúbka materiálu | 2,5 mm |
| S ozubením | nie |
| Vyhotovenie | Profil U |
| maximálne zaťaženie ťahom | 10 kN |
| Dĺžka výložníka 200 | 5,75 kN |
| Dĺžka výložníka 400 | 3,1 kN |
| Dĺžka výložníka 600 | 2,2 kN |
| Rozmer | 50x50x200 |
| Povrch | žiarovo zinkované ponorením |
| Materiál | Oceľ |
| Farba | pozinkováno |
Prehyb špičky konca závesného profilu pri prípustnom zaťažení konzoly
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
Dĺžka konzoly v mm
Krivka zaťaženia s dĺžkami profilov v mm
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolísky po bránu | 1,9947 kg CO2e / 1 Kus |
|---|
Accessories
Montážne príslušenstvo
Article
Type
Item no.
Amount
FRS 10x25 F 8.8
6407560
Smallest selling unit: 50 Kus
50Kus
Kus
Item no. 6407560
Šroub s plochou kulovou hlavou, s podložkou a maticí FType
FRS 10x25 F 8.8
Smallest selling unit: 50 Kus
50Kus
Kus
Downloads
0 selected
List technických údajov (1)
Katalógy & brožúry (6)
Vyhlásenia (5)
Certifikáty (1)
Návody a tipy (4)
Obrázky produktov (2)
3D údaje na stiahnutie (2)
Variants
Type
Dĺžka
Farba
Item no.
US 5 K 20 FT
200
pozinkováno
6341527
US 5 K 30 FT
300
pozinkováno
6341535
US 5 K 40 FT
400
pozinkováno
6341543
US 5 K 50 FT
500
pozinkováno
6341551
US 5 K 60 FT
600
pozinkováno
6341578
US 5 K 70 FT
700
pozinkováno
6341586
US 5 K 80 FT
800
pozinkováno
6341594
US 5 K 90 FT
900
pozinkováno
6341608
US 5 K 100 FT
1000
pozinkováno
6341616
US 5 K 110 FT
1100
pozinkováno
6341624
US 5 K 120 FT
1200
pozinkováno
6341632
