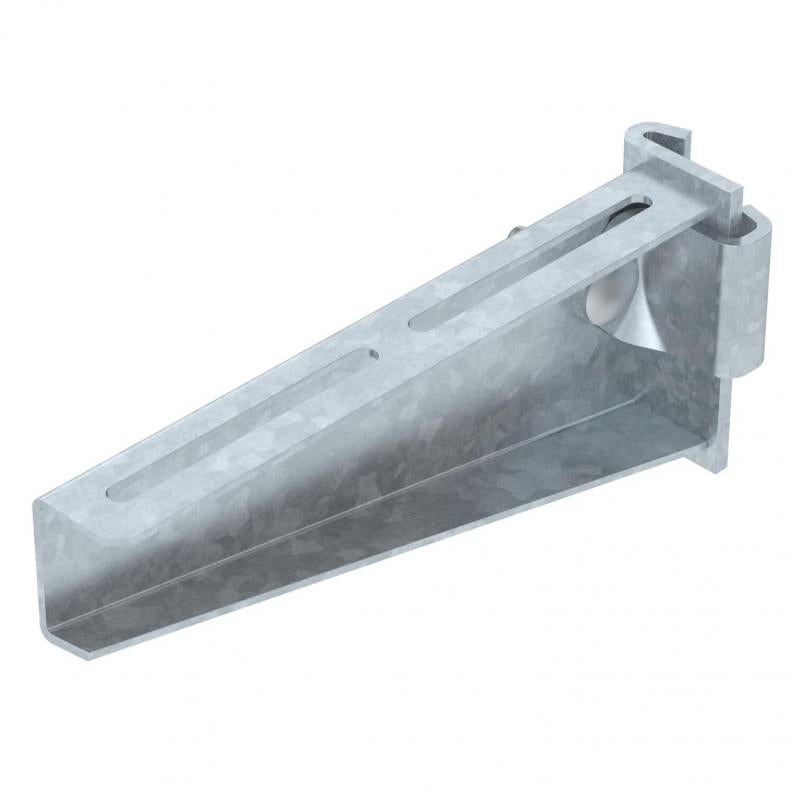

Výložník AS 55
Type AS 55 21 FT
|Item no. 6419286
|EAN 4012195872917
Item no. / Type
Dĺžka
Šírka
F v kN
Smallest selling unit: 1 Kus
1Kus
Kus
Description
Výložník v těžkém provedení k posuvnému upevnění na závěs z profilu IS 8.
Výložník může být oboustranně upevněn na profil I.
Jednotlivý upevňovací třmen včetně šroubu, podložky a matice lze objednat zvlášť pod objednacím číslem 6419007.
Technical data
Rozmery
| Dĺžka | 41 mm |
|---|---|
| Šírka | 210 mm |
| Výška | 90 mm |
| Rozmer A | 41 mm |
| Rozmer B | 210 mm |
| Rozmer H | 90 mm |
Technické údaje
| Zachovanie funkčnosti | nie |
|---|---|
| Nehrdzavejúca oceľ, morená | nie |
| Vyhotovenie | Závesový výložník |
| F v kN | 5,5 kN |
| Rozmer | B210mm |
| Povrch | žiarovo zinkované ponorením |
| Materiál | Oceľ |
| Farba | pozinkováno |
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
Krivka zaťaženia s dĺžkami konzol v mm
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolísky po bránu | 1,8293 kg CO2e / 1 Kus |
|---|
Downloads
0 selected
List technických údajov (1)
Katalógy & brožúry (2)
Vyhlásenia (5)
Návody a tipy (2)
Obrázky produktov (2)
3D údaje na stiahnutie (2)
Variants
Type
Dĺžka
Šírka
F v kN
Item no.
AS 55 21 FT
41
210
5,5
6419286
AS 55 31 FT
41
310
5,5
6419292
AS 55 41 FT
41
410
5,5
6419298
AS 55 51 FT
41
510
5,5
6419304
AS 55 56 FT
41
560
5,5
6419310
AS 55 61 FT
41
610
5,5
6419316
AS 55 71 FT
41
710
5,5
6419322
AS 55 81 FT
41
810
5,5
6419328
AS 55 91 FT
41
910
5,5
6419334
AS 55 101 FT
41
1010
5,5
6419340
Šírka
AS 55 21 FT
Item no.
6419286
Dĺžka
41
Šírka
210
F v kN
5,5
AS 55 31 FT
Item no.
6419292
Dĺžka
41
Šírka
310
F v kN
5,5
AS 55 41 FT
Item no.
6419298
Dĺžka
41
Šírka
410
F v kN
5,5
AS 55 51 FT
Item no.
6419304
Dĺžka
41
Šírka
510
F v kN
5,5
AS 55 56 FT
Item no.
6419310
Dĺžka
41
Šírka
560
F v kN
5,5
AS 55 61 FT
Item no.
6419316
Dĺžka
41
Šírka
610
F v kN
5,5
AS 55 71 FT
Item no.
6419322
Dĺžka
41
Šírka
710
F v kN
5,5
AS 55 81 FT
Item no.
6419328
Dĺžka
41
Šírka
810
F v kN
5,5
AS 55 91 FT
Item no.
6419334
Dĺžka
41
Šírka
910
F v kN
5,5
AS 55 101 FT
Item no.
6419340
Dĺžka
41
Šírka
1010
F v kN
5,5
