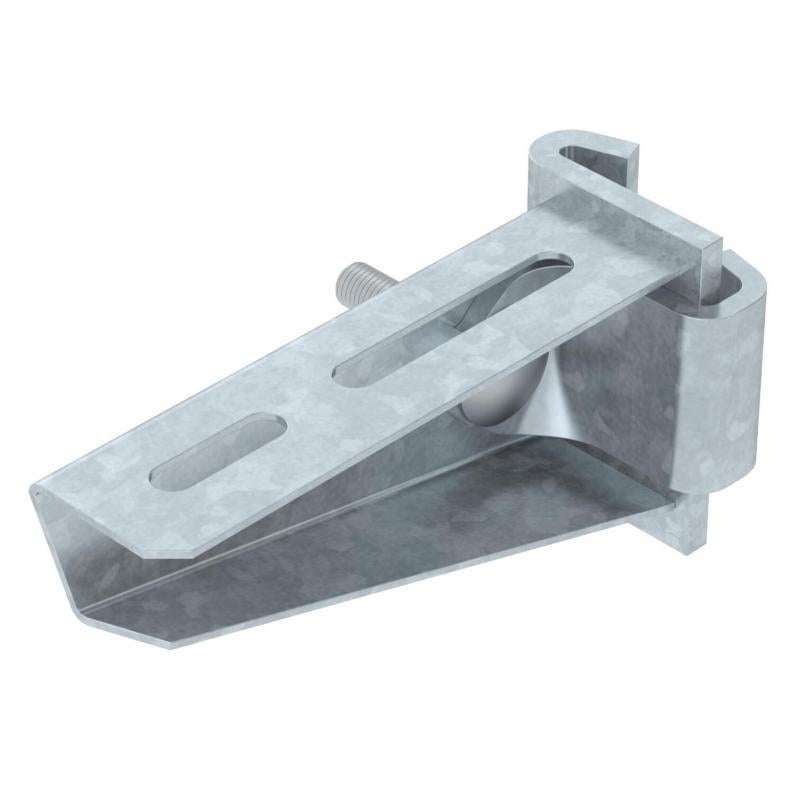

Výložník AS 30

Výložník AS 30

Type AS 30 11 FT
|
Item no. 6419370
|
EAN 4012195873228
Show all variants
Item no. / Type
Dĺžka
Šírka
F v kN

Smallest selling unit: 1 Kus

Kus

Description

Výložník ve středně těžkém provedení k posuvnému upevnění na závěs z profilu IS 8.

Výložník může být oboustranně upevněn na profil I.

Jednotlivý upevňovací třmen včetně šroubu, podložky a matice lze objednat zvlášť pod objednacím číslem 6419007.

  • Communautés Européennes, Vyhlásenie ES o zhode podľa smerníc ES
  • Prohlášení o shodě UKCA
  • Profil I
  • Environmentální prohlášení o produktu (EPD)
  • Uhlíková stopa (PCF)
  • Obal bez plastu
  • Celý obal z recyklované lepenky

Technical data

Rozmery

Dĺžka41 mm
Šírka110 mm
Výška60 mm
Rozmer A41 mm
Rozmer B110 mm
Rozmer H60 mm

Technické údaje

Zachovanie funkčnostinie
Nehrdzavejúca oceľ, morenánie
VyhotovenieZávesový výložník
F v kN3 kN
RozmerB110mm
Povrchžiarovo zinkované ponorením
MateriálOceľ
Farbapozinkováno
Záťažový diagram konzoly typu AS 30

Prehyb špičky konzoly pri prípustnom zaťažení konzoly

Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou

Krivka zaťaženia s dĺžkami konzol v mm

page.product.environmentalData.environmentalData

CO2 stopa (GWP) od kolísky po bránu0,7691 kg CO2e / 1 Kus

Downloads

0 selected

List technických údajov (1)
Katalógy & brožúry (2)
Vyhlásenia (5)
Certifikáty (1)
Návody a tipy (2)
Obrázky produktov (2)
3D údaje na stiahnutie (2)

Variants

Šírka
AS 30 11 FT
Item no.
6419370
Dĺžka
41
Šírka
110
F v kN
3
AS 30 16 FT
Item no.
6419376
Dĺžka
41
Šírka
160
F v kN
3
AS 30 21 FT
Item no.
6419382
Dĺžka
41
Šírka
210
F v kN
3
AS 30 31 FT
Item no.
6419388
Dĺžka
41
Šírka
310
F v kN
3
AS 30 41 FT
Item no.
6419394
Dĺžka
41
Šírka
410
F v kN
3
AS 30 51 FT
Item no.
6419400
Dĺžka
41
Šírka
510
F v kN
3
AS 30 56 FT
Item no.
6419406
Dĺžka
41
Šírka
560
F v kN
3
AS 30 61 FT
Item no.
6419412
Dĺžka
41
Šírka
610
F v kN
3
AS 30 71 FT
Item no.
6419418
Dĺžka
41
Šírka
710
F v kN
3
