Výložník AS 15
Type AS 15 11 FT
|Item no. 6421326
|EAN 4012196207732
Item no. / Type
Dĺžka
Šírka
F v kN
Smallest selling unit: 1 Kus
1Kus
Kus
Description

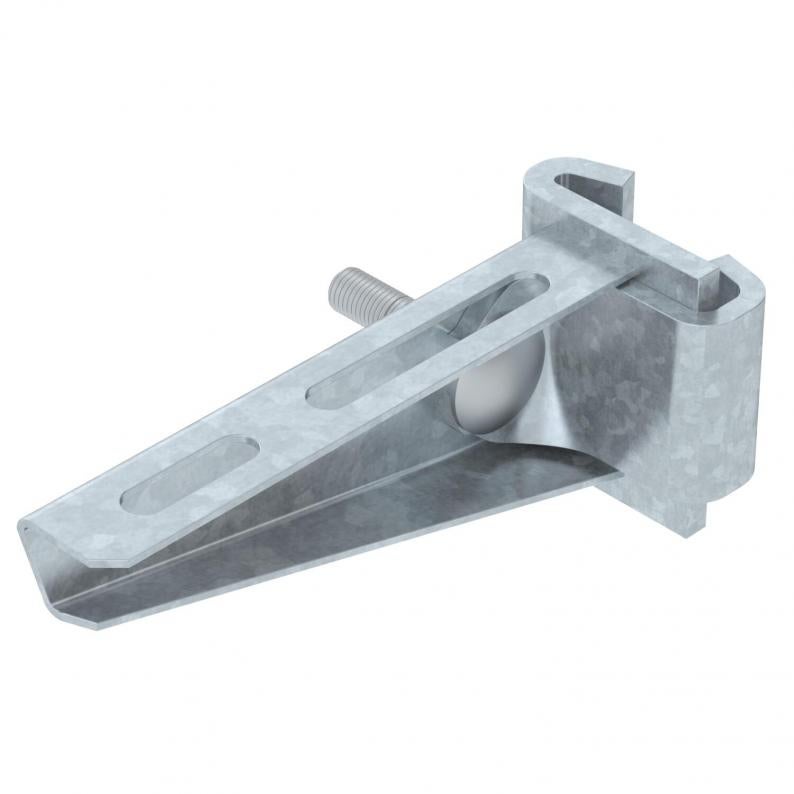

Výložník v lehkém provedení k posuvnému upevnění na závěs IS 8.
Výložník může být oboustranně upevněn na profil I.
Potřebný upínací pásek (výr. č. 6419015) včetně šroubu a matice lze objednat jednotlivě pro šířku výložníku 110 - 160 mm.
Technical data

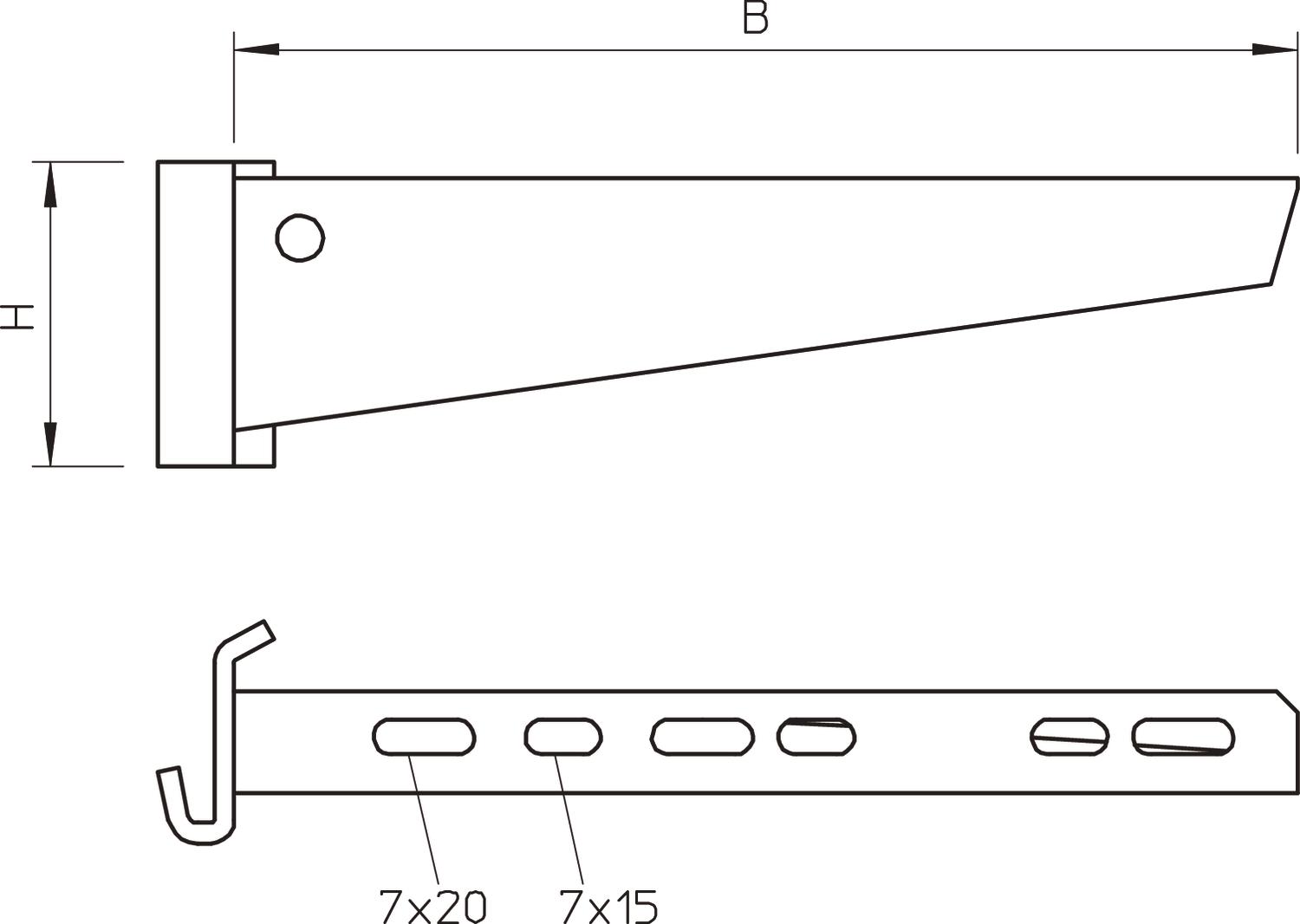

Rozmery
| Dĺžka | 41 mm |
|---|---|
| Šírka | 110 mm |
| Výška | 50 mm |
| Rozmer A | 41 mm |
| Rozmer B | 110 mm |
| Rozmer H | 50 mm |
Technické údaje
| Zachovanie funkčnosti | nie |
|---|---|
| Nehrdzavejúca oceľ, morená | nie |
| Artikel EPD | áno |
| Vyhotovenie | Závesový výložník |
| F v kN | 1,5 kN |
| Rozmer | B110mm |
| Povrch | žiarovo zinkované ponorením |
| Materiál | Oceľ |
| Farba | pozinkováno |
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
Krivka zaťaženia s dĺžkami konzol v mm
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolísky po bránu | 0,6504 kg CO2e / 1 Kus |
|---|
Downloads
0 selected
List technických údajov (1)
Katalógy & brožúry (2)
Vyhlásenia (5)
Certifikáty (1)
Návody a tipy (2)
Obrázky produktov (2)
3D údaje na stiahnutie (1)
Variants
Type
Dĺžka
Šírka
F v kN
Item no.
AS 15 11 FT
41
110
1,5
6421326
AS 15 16 FT
41
160
1,5
6421334
AS 15 21 FT
41
210
1,5
6421350
AS 15 31 FT
41
310
1,5
6421385
AS 15 41 FT
41
410
1,5
6421423
AS 15 51 FT
41
510
1,5
6421466
AS 15 61 FT
41
610
1,5
6421490
Šírka
AS 15 11 FT
Item no.
6421326
Dĺžka
41
Šírka
110
F v kN
1,5
AS 15 16 FT
Item no.
6421334
Dĺžka
41
Šírka
160
F v kN
1,5
AS 15 21 FT
Item no.
6421350
Dĺžka
41
Šírka
210
F v kN
1,5
AS 15 31 FT
Item no.
6421385
Dĺžka
41
Šírka
310
F v kN
1,5
AS 15 41 FT
Item no.
6421423
Dĺžka
41
Šírka
410
F v kN
1,5
AS 15 51 FT
Item no.
6421466
Dĺžka
41
Šírka
510
F v kN
1,5
AS 15 61 FT
Item no.
6421490
Dĺžka
41
Šírka
610
F v kN
1,5
