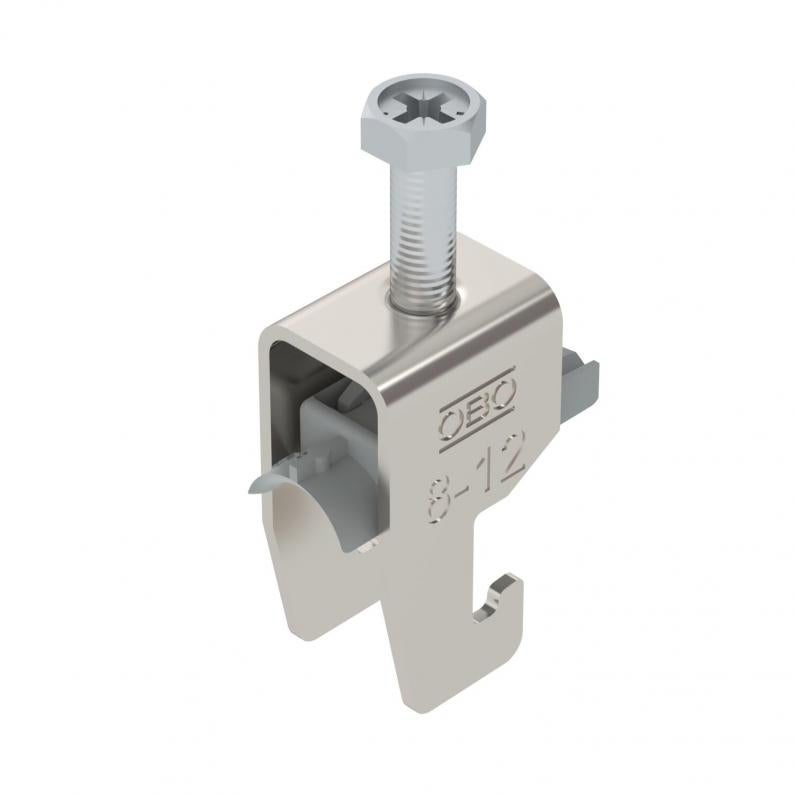

Strmeňová príchytka pätka U jednoduchá, plastová prítlačná opierka, A2
Type BS-U1-K-12 A2
|Item no. 1186802
|EAN 4012196851270
Item no. / Type
Max. uťahovací moment
Rozsah upínania D min.
Rozsah upínania D max.
Smallest selling unit: 50 Kus
50Kus
Kus
Description
Strmeňová príchytka s pätkou U, plastová prítlačná opierka z polypropylénu. Na vertikálnu a horizontálnu montáž 1 samostatného kábla na profilovú lištu C. Pre šírku štrbiny 18 - 22 mm. S 1-závitovou skrutkou na prítlačnej opierke, univerzálna šesťhranná hlava skrutky na veľkosť kľúča 10, s drážkou a krížovou drážkou. Vhodná na montáž vo vnútornom a vonkajšom prostredí. Odporúča sa použitie protiľahlej opierky.
Technical data

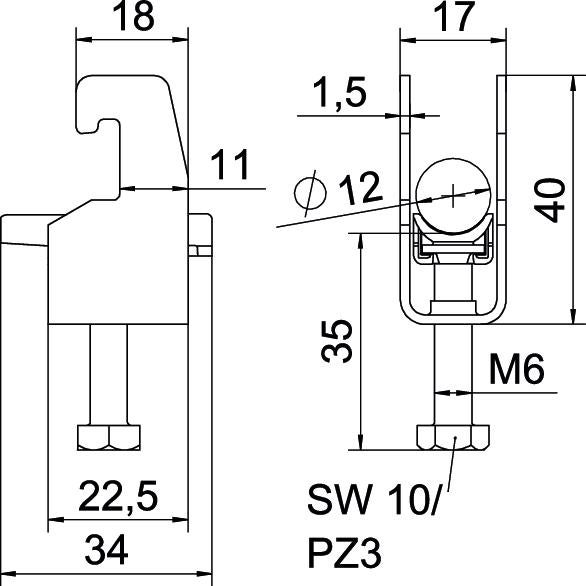

Rozmery
| Dĺžka | 22,5 mm |
|---|---|
| Šírka | 17 mm |
| Výška | 40 mm |
| Rozmer L | 35 mm |
| Rozmer A | 22,5 mm |
| Rozmer B | 17 mm |
| Rozmer H | 40 mm |
| Rozmer t | 1,5 mm |
| Rozmer C | 34 mm |
| Rozmer G (mm) | M6 |
Technické údaje
| Hrúbka plechu | 1,5 mm |
|---|---|
| pre priemer rúrky min. | 8 mm |
| pre priemer rúrky max. | 12 mm |
| Šírka výrezu | 10 mm |
| pre lištu so šírkou prieseku (s intervalom) min. | 18 mm |
| pre lištu so šírkou prieseku (s intervalom) max. | 22 mm |
| Bezhalogénový | áno |
| Závit | M6 |
| S plastovou vaňou | áno |
| S kovovou vaničkou | nie |
| Dĺžka vonkajší rozmer | 34 mm |
| Počet káblov/rúr | 1 |
| Dodatok povrch | neupravené |
| Dodatok materiál | nehrdzavejúca oceľ |
| Max. uťahovací moment | 3 Nm |
| Spôsob montáže | Profilová lišta |
| Rozsah upínania D min. | 8 mm |
| Rozsah upínania D max. | 12 mm |
| Rozmer | 08-12mm |
| Povrch | lesklá, dodatočne upravená |
| Materiál | Ušľachtilá oceľ, nehrdzavejúca 1.4301 |
| S pozdĺžnou opierkou | nie |
| Materiál opierky | Plast |
| Kvalita materiálu opierky | Polypropylén |
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolísky po bránu | 0,2103 kg CO2e / 1 Kus |
|---|
Downloads
0 selected
List technických údajov (1)
Katalógy & brožúry (2)
Vyhlásenia (4)
Certifikáty (1)
Návody a tipy (1)
Obrázky produktov (2)
Variants
Type
Max. uťahovací moment
Rozsah upínania D min.
Rozsah upínania D max.
Item no.
BS-U1-K-12 A2
3
8
12
1186802
BS-U1-K-16 A2
3
12
16
1186809
BS-U1-K-22 A2
3
16
22
1186816
BS-U1-K-28 A2
3
22
28
1186822
BS-U1-K-34 A2
3
28
34
1186829
BS-U1-K-40 A2
3
34
40
1186836
BS-U1-K-46 A2
5
40
46
1186842
BS-U1-K-52 A2
5
46
52
1186849
BS-U1-K-58 A2
5
52
58
1186856
BS-U1-K-64 A2
5
58
64
1186862
BS-U1-K-70 A2
5
64
70
1186869
BS-U1-K-76 A2
5
70
76
1186876
