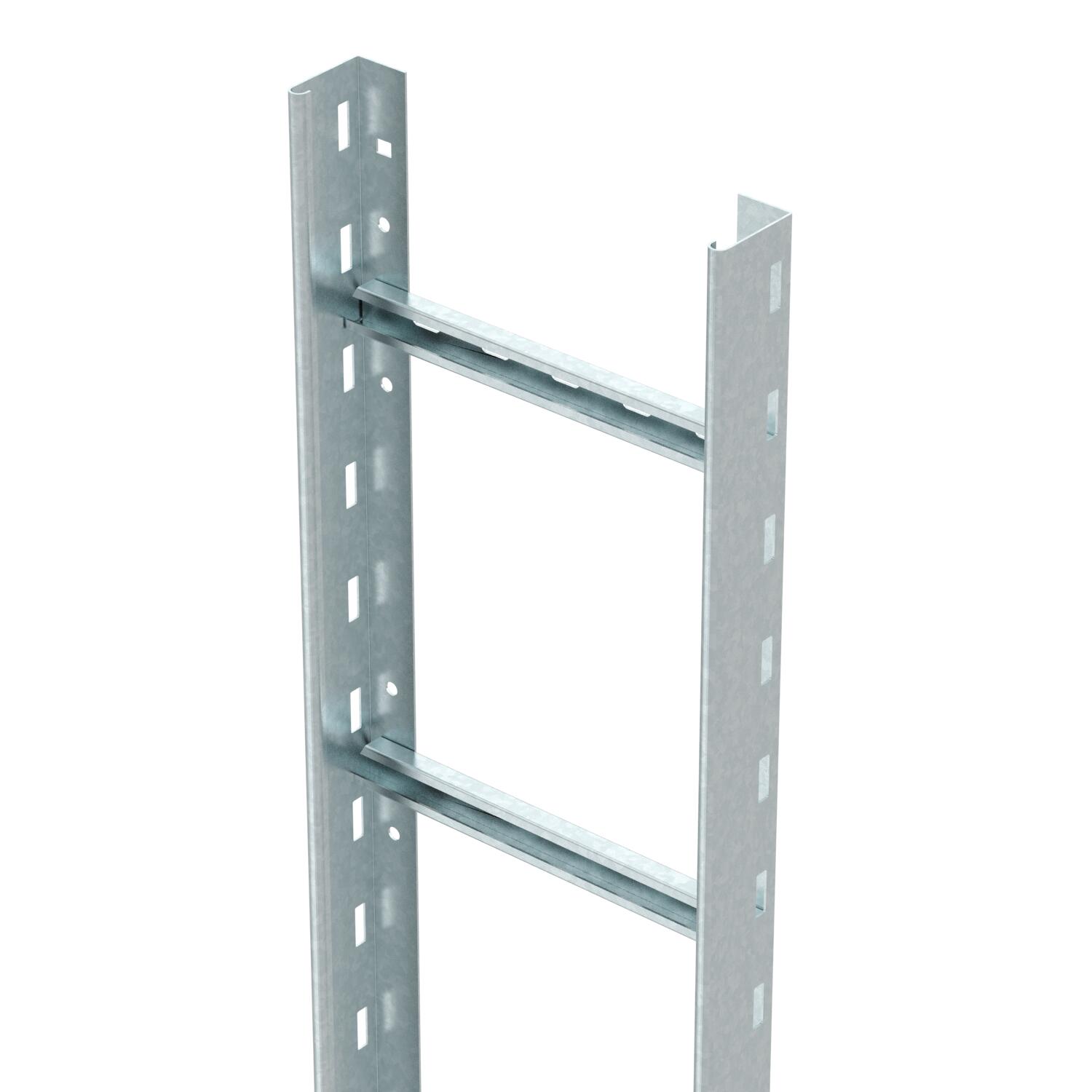

Stoupací žebřík SLG 60, středně těžký, 6 m NS
Type SLG 650 NS 6 FT
|Item no. 6207997
|EAN 4012195695608
Item no. / Type
Dĺžka
Šírka
Hrúbka bočnice
This item is a discontinued product!
Smallest selling unit: 6 m
6m
m
Description

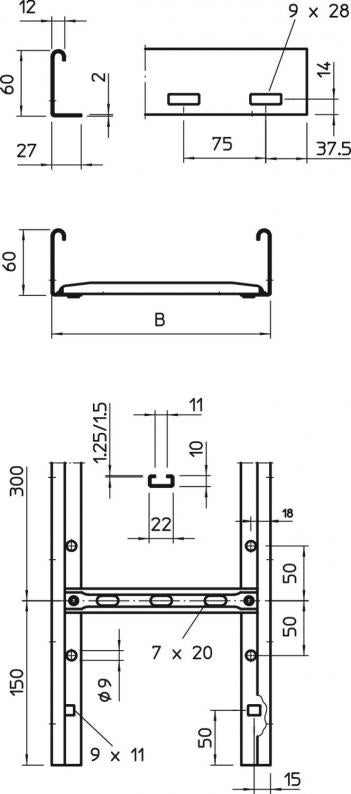

Kabelový žebřík s výškou bočnice 60 mm s přinýtovaným nahoru otevřeným profilem příčky C. Ohnutá bočnice pro zpevnění a ochranu kabelů. Upevnění na výložníku se provádí pomocí svorek typu LKS 40. Výřez příčky široký 11 mm, vhodná třmenová příchytka je typ 2056/ N.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
Technical data
Rozmery
| Dĺžka | 6000 mm |
|---|---|
| Šírka | 500 mm |
| Výška | 60 mm |
Technické údaje
| Zachovanie funkčnosti | nie |
|---|---|
| Bočné dierovanaie | áno |
| Vyhotovenie s veľkým rozpätím | nie |
| Úžitkový prierez | 248 cm² |
| Nehrdzavejúca oceľ, morená | nie |
| Úžitkový prierez | 24800 mm² |
| Odstup priečok | 300 mm |
| Vyhotovenie priečok | Profil dierovaný |
| Vyhotovenie bočnice | plochý profil |
| Upevnenie priečky | nitované slepými nitmi |
| Rozmer | 60x500x6000 |
| Hrúbka bočnice | 2 mm |
| Rozmer | 60x500x6000 |
| Povrch | žiarovo zinkované ponorením |
| Materiál | Oceľ |
Zaťaženie
| Vzdialenosť podpier 1,5 m | 3,1 kN/m |
|---|---|
| Vzdialenosť podpier 2,0 m | 2 kN/m |
| Vzdialenosť podpier 2,5 m | 1,5 kN/m |
| Vzdialenosť podpier 3,0 m | 1,1 kN/m |
| Vzdialenosť podpier 3,5 m | 0,6 kN/m |
| Vzdialenosť podpier 4,0 m | 0,45 kN/m |
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolísky po bránu | 8,7387 kg CO₂e / 1 meter |
|---|
Accessories
Systémové príslušenstvo
Article
Type
Item no.
Amount
Downloads
0 selected
List technických údajov (1)
Katalógy & brožúry (3)
Vyhlásenia (2)
Návody a tipy (2)
Obrázky produktov (3)
3D údaje na stiahnutie (1)
Variants
Type
Dĺžka
Šírka
Zachovanie funkčnosti
Hrúbka bočnice
Povrch
Materiál
Item no.
SLG 650 NS 6 FT
6000
500
nie
2
žiarovo zinkované ponorením
Oceľ
6207997
SLG 660 NS 6 FT
6000
600
nie
2
žiarovo zinkované ponorením
Oceľ
6207999
