Prídavný odbočný diel FS
Type RAA 850 FS
|Item no. 7002556
|EAN 4012196213313
Item no. / Type
Šírka
This item is a discontinued product!
Smallest selling unit: 1 Kus
1Kus
Kus
Description

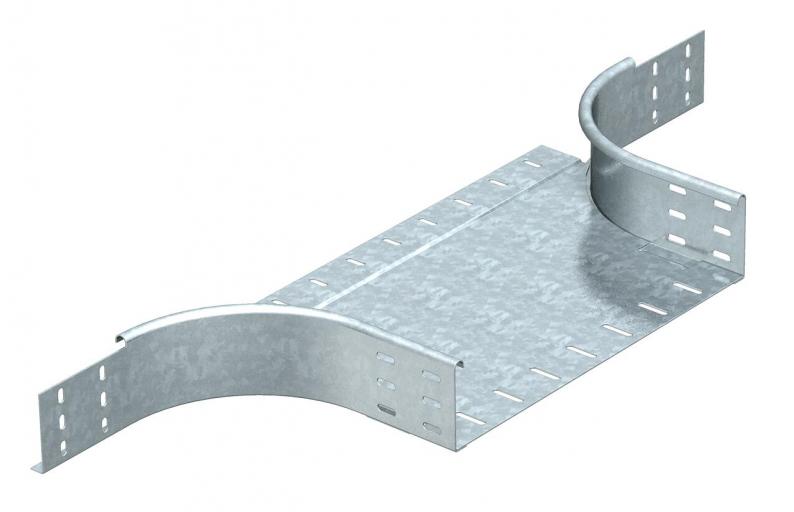

Prídavný odbočný diel na horizontálne a vertikálne použitie.
Tvarovaný diel v oblom vyhotovení. Vnútorný polomer tvarovaného dielu predstavuje 150 mm.
Upevňovacie materiály sa musia objednať samostatne.
Technical data

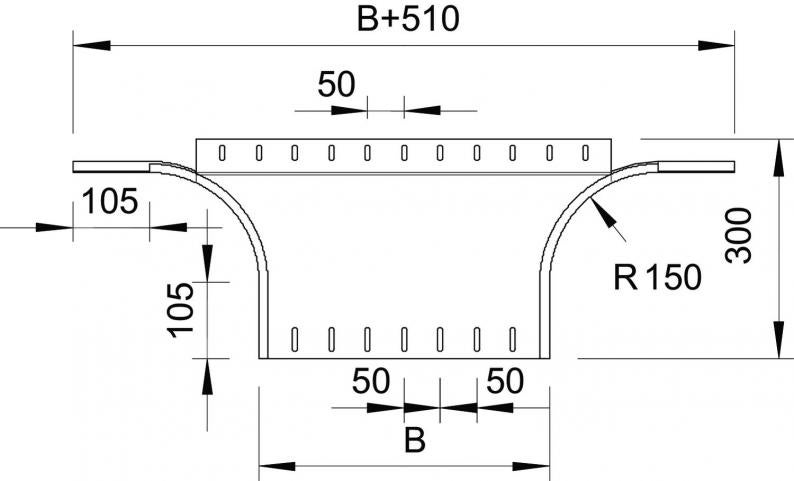

Rozmery
| Šírka | 500 mm |
|---|---|
| Výška | 85 mm |
| Rozmer B | 500 mm |
| Rozmer R | 150 mm |
Technické údaje
| Zachovanie funkčnosti | nie |
|---|---|
| Prevedenie spojky | bez spojky |
| Vyhotovenie s veľkým rozpätím | nie |
| Nehrdzavejúca oceľ, morená | nie |
| NATO zobrazenie otvorov | nie |
| Hrúbka materiálu dna | 1,5 mm |
| Ohyb (uholník) | 90° |
| Zmena smeru | horizontálna |
| Hrúbka bočnice | 1,25 mm |
| Rozmer | 85x500 |
| Povrch | pásovo zinkované |
| Materiál | Oceľ |
| Druh spojky káblového nosného systému | priskrutkované |
Accessories
Systémové príslušenstvo
Article
Type
Item no.
Amount
FRSB 6x12 F
6406122
Smallest selling unit: 100 Kus
100Kus
Kus
Item no. 6406122
Šroub s plochou kulovou hlavou a maticí kombi FType
FRSB 6x12 F
Smallest selling unit: 100 Kus
100Kus
Kus
Downloads
0 selected
List technických údajov (1)
Katalógy & brožúry (2)
Vyhlásenia (3)
Návody a tipy (2)
Obrázky produktov (2)
3D údaje na stiahnutie (1)
Variants
Type
Šírka
Item no.
RAA 850 FS
500
7002556
RAA 860 FS
600
7002572
Šírka
RAA 850 FS
Item no.
7002556
Šírka
500
RAA 860 FS
Item no.
7002572
Šírka
600
