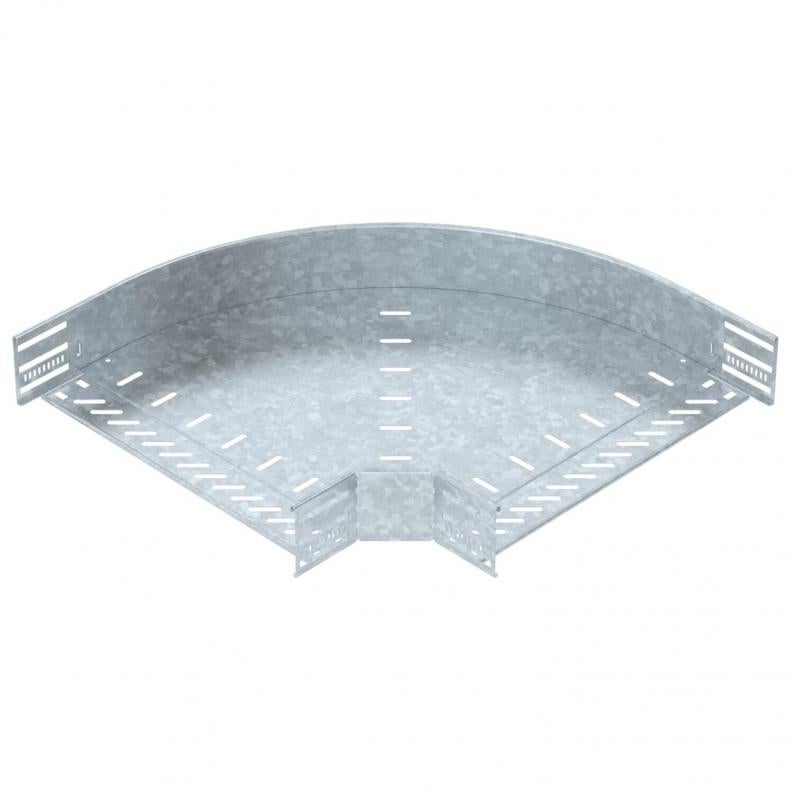

Oblouk 90°, bočnice 85 FT
Type RB 90 840 FT
|Item no. 6036718
|EAN 4012197344733
Item no. / Type
Šírka
Smallest selling unit: 1 Kus
1Kus
Kus
Description
Oblouk 90° pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 85 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
Technical data

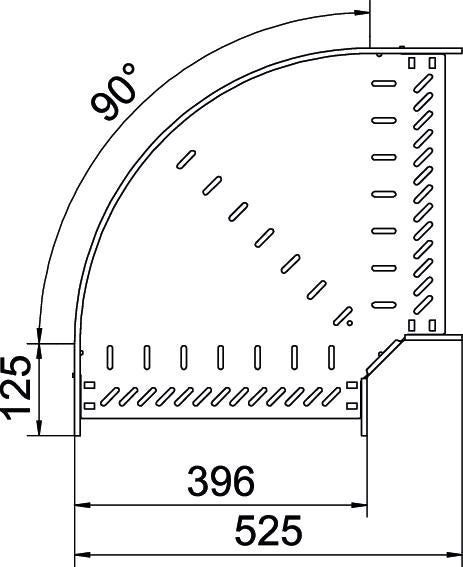

Rozmery
| Šírka | 400 mm |
|---|---|
| Výška | 85 mm |
| Rozmer B | 400 mm |
| Rozmer R | 50 mm |
Technické údaje
| Zachovanie funkčnosti | nie |
|---|---|
| Bočné dierovanaie | áno |
| Prevedenie spojky | integrovaná spojka |
| Vyhotovenie s veľkým rozpätím | nie |
| Nehrdzavejúca oceľ, morená | nie |
| Hrúbka plechu | 1 mm |
| Montážne dierovanie na dne | áno |
| NATO zobrazenie otvorov | nie |
| Hrúbka materiálu dna | 1 mm |
| Ohyb (uholník) | 90° |
| Zmena smeru | horizontálna |
| S horným dielom | nie |
| Tvar konštrukcie | Oblúk pevný |
| Hrúbka bočnice | 1,25 mm |
| Teplotný rozsah použitia min. | -20 °C |
| Teplotný rozsah použitia max. | 120 °C |
| Rozmer | 85x400 |
| Povrch | žiarovo zinkované ponorením |
| Materiál | Oceľ |
| Farba | pozinkováno |
| Druh spojky káblového nosného systému | priskrutkované/zovreté |
| Odporúčaný počet skrutiek | 18 St. |
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolísky po bránu | 8,5733 kg CO2e / 1 Kus |
|---|
Accessories
Systémové príslušenstvo
Article
Type
Item no.
Amount
Downloads
0 selected
List technických údajov (1)
Katalógy & brožúry (3)
Vyhlásenia (4)
Návody a tipy (3)
Obrázky produktov (2)
3D údaje na stiahnutie (1)
Variants
Type
Šírka
Povrch
Materiál
Farba
Item no.
RB 90 810 FT
100
žiarovo zinkované ponorením
Oceľ
pozinkováno
6036712
RB 90 820 FT
200
žiarovo zinkované ponorením
Oceľ
pozinkováno
6036714
RB 90 830 FT
300
žiarovo zinkované ponorením
Oceľ
pozinkováno
6036716
RB 90 840 FT
400
žiarovo zinkované ponorením
Oceľ
pozinkováno
6036718
RB 90 850 FT
500
žiarovo zinkované ponorením
Oceľ
pozinkováno
6036720
RB 90 860 FT
600
žiarovo zinkované ponorením
Oceľ
pozinkováno
6036722
Šírka
RB 90 810 FT
Item no.
6036712
Šírka
100
Povrch
žiarovo zinkované ponorením
Materiál
Oceľ
Farba
pozinkováno
RB 90 820 FT
Item no.
6036714
Šírka
200
Povrch
žiarovo zinkované ponorením
Materiál
Oceľ
Farba
pozinkováno
RB 90 830 FT
Item no.
6036716
Šírka
300
Povrch
žiarovo zinkované ponorením
Materiál
Oceľ
Farba
pozinkováno
RB 90 840 FT
Item no.
6036718
Šírka
400
Povrch
žiarovo zinkované ponorením
Materiál
Oceľ
Farba
pozinkováno
RB 90 850 FT
Item no.
6036720
Šírka
500
Povrch
žiarovo zinkované ponorením
Materiál
Oceľ
Farba
pozinkováno
RB 90 860 FT
Item no.
6036722
Šírka
600
Povrch
žiarovo zinkované ponorením
Materiál
Oceľ
Farba
pozinkováno
