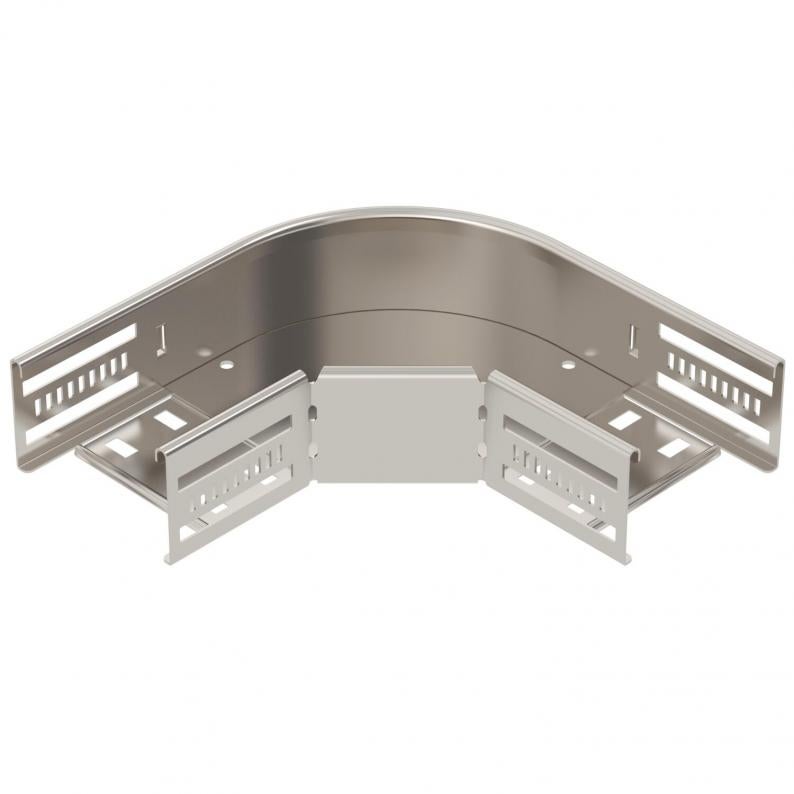

Oblouk 90°, bočnice 60 A2
Type RB 90 610 A2
|Item no. 6036620
|EAN 4012197343958
Item no. / Type
Šírka
Smallest selling unit: 1 Kus
1Kus
Kus
Description
Oblouk 90° pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 60 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
Technical data
Rozmery
| Šírka | 100 mm |
|---|---|
| Výška | 60 mm |
| Rozmer B | 100 mm |
Technické údaje
| Zachovanie funkčnosti | áno |
|---|---|
| Bočné dierovanaie | áno |
| Prevedenie spojky | integrovaná spojka |
| Vyhotovenie s veľkým rozpätím | nie |
| Nehrdzavejúca oceľ, morená | nie |
| Hrúbka plechu | 0,8 mm |
| Montážne dierovanie na dne | áno |
| NATO zobrazenie otvorov | nie |
| Hrúbka materiálu dna | 0,8 mm |
| Ohyb (uholník) | 90° |
| Zmena smeru | horizontálna |
| S horným dielom | nie |
| Tvar konštrukcie | Oblúk pevný |
| Hrúbka bočnice | 1,25 mm |
| Teplotný rozsah použitia min. | -20 °C |
| Teplotný rozsah použitia max. | 120 °C |
| Rozmer | 60x100 |
| Povrch | lesklá, dodatočne upravená |
| Materiál | Ušľachtilá oceľ, nehrdzavejúca 1.4301 |
| Farba | nehrdzavejúca oceľ |
| Druh spojky káblového nosného systému | priskrutkované/zovreté |
| Odporúčaný počet skrutiek | 10 St. |
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolísky po bránu | 4,8694 kg CO2e / 1 Kus |
|---|
Downloads
0 selected
List technických údajov (1)
Katalógy & brožúry (3)
Vyhlásenia (4)
Návody a tipy (3)
Obrázky produktov (2)
3D údaje na stiahnutie (1)
Variants
Type
Šírka
Povrch
Materiál
Farba
Item no.
RB 90 610 A2
100
lesklá, dodatočne upravená
Ušľachtilá oceľ, nehrdzavejúca 1.4301
nehrdzavejúca oceľ
6036620
RB 90 615 A2
150
lesklá, dodatočne upravená
Ušľachtilá oceľ, nehrdzavejúca 1.4301
nehrdzavejúca oceľ
6036622
RB 90 620 A2
200
lesklá, dodatočne upravená
Ušľachtilá oceľ, nehrdzavejúca 1.4301
nehrdzavejúca oceľ
6036624
RB 90 630 A2
300
lesklá, dodatočne upravená
Ušľachtilá oceľ, nehrdzavejúca 1.4301
nehrdzavejúca oceľ
6036626
RB 90 640 A2
400
lesklá, dodatočne upravená
Ušľachtilá oceľ, nehrdzavejúca 1.4301
nehrdzavejúca oceľ
6036628
RB 90 650 A2
500
lesklá, dodatočne upravená
Ušľachtilá oceľ, nehrdzavejúca 1.4301
nehrdzavejúca oceľ
6036630
RB 90 660 A2
600
lesklá, dodatočne upravená
Ušľachtilá oceľ, nehrdzavejúca 1.4301
nehrdzavejúca oceľ
6036632
