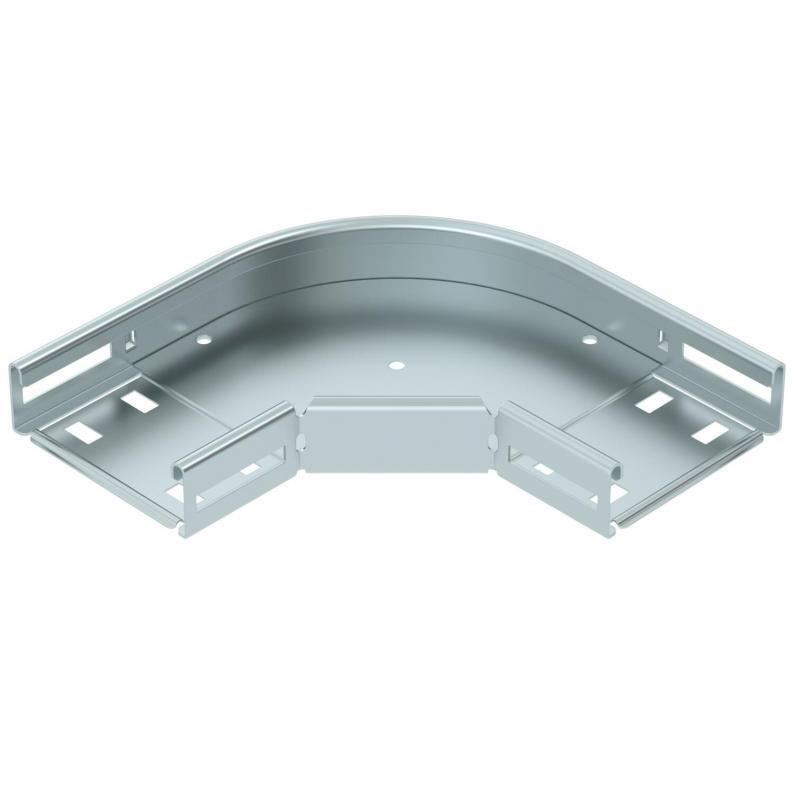

Oblouk 90°, bočnice 35 FS
Type RB 90 310 FS
|Item no. 6036500
|EAN 4012197343040
Item no. / Type
Šírka
Smallest selling unit: 1 Kus
1Kus
Kus
Description
Oblouk 90° pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 35 mm. Spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.
Technical data

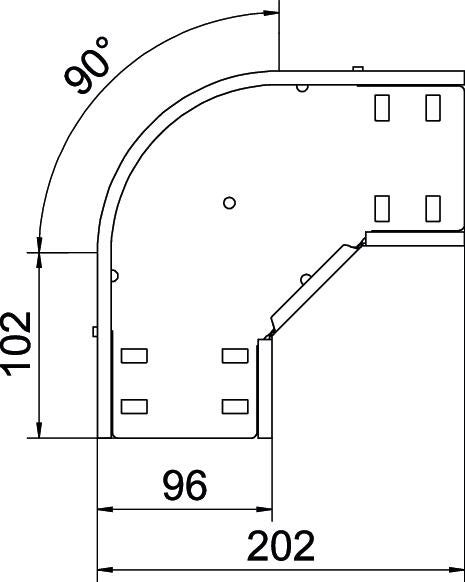

Rozmery
| Šírka | 100 mm |
|---|---|
| Výška | 35 mm |
| Rozmer B | 100 mm |
Technické údaje
| Zachovanie funkčnosti | nie |
|---|---|
| Bočné dierovanaie | áno |
| Prevedenie spojky | integrovaná spojka |
| Vyhotovenie s veľkým rozpätím | nie |
| Nehrdzavejúca oceľ, morená | nie |
| Hrúbka plechu | 0,8 mm |
| Montážne dierovanie na dne | áno |
| NATO zobrazenie otvorov | nie |
| Hrúbka materiálu dna | 0,8 mm |
| Ohyb (uholník) | 90° |
| Zmena smeru | horizontálna |
| S horným dielom | nie |
| Tvar konštrukcie | Oblúk pevný |
| Hrúbka bočnice | 1,25 mm |
| Teplotný rozsah použitia min. | -20 °C |
| Teplotný rozsah použitia max. | 120 °C |
| Rozmer | 35x100 |
| Povrch | pásovo zinkované |
| Materiál | Oceľ |
| Farba | pozinkováno |
| Druh spojky káblového nosného systému | priskrutkované |
| Odporúčaný počet skrutiek | 6 St. |
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolísky po bránu | 1,4332 kg CO2e / 1 Kus |
|---|
Accessories
Systémové príslušenstvo
Article
Type
Item no.
Amount
Downloads
0 selected
List technických údajov (1)
Katalógy & brožúry (3)
Vyhlásenia (4)
Návody a tipy (3)
Obrázky produktov (2)
3D údaje na stiahnutie (1)
Variants
Type
Šírka
Povrch
Materiál
Farba
Item no.
RB 90 310 FS
100
pásovo zinkované
Oceľ
pozinkováno
6036500
RB 90 320 FS
200
pásovo zinkované
Oceľ
pozinkováno
6036502
RB 90 330 FS
300
pásovo zinkované
Oceľ
pozinkováno
6036504
