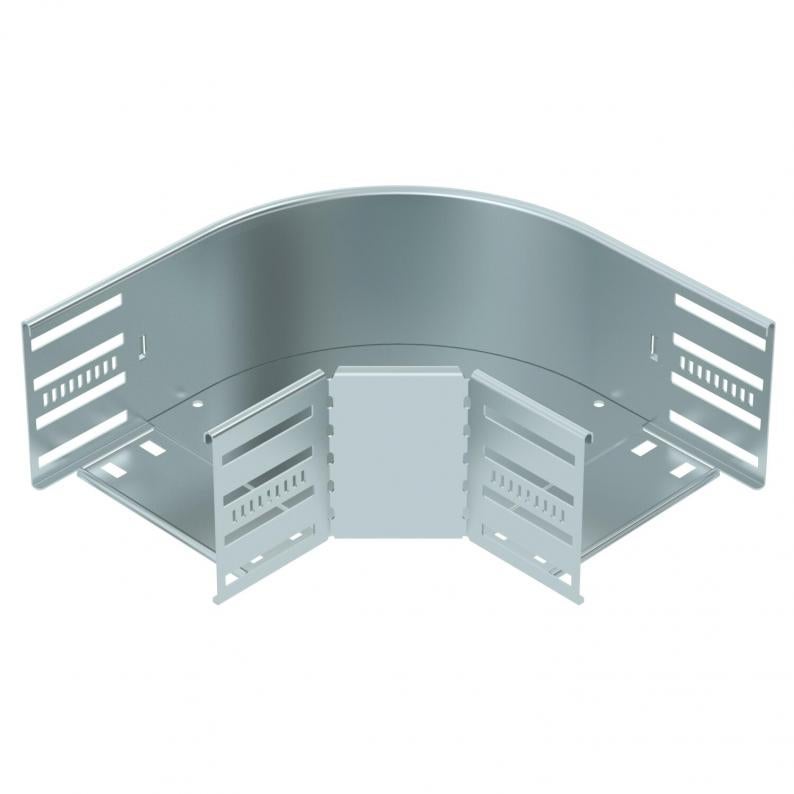

Oblouk 90°, bočnice 110 FS
Type RB 90 115 FS
|Item no. 6036802
|EAN 4012197343590
Item no. / Type
Šírka
Smallest selling unit: 1 Kus
1Kus
Kus
Description
Oblouk 90° pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 110 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.
Technical data
Rozmery
| Šírka | 150 mm |
|---|---|
| Výška | 110 mm |
| Rozmer B | 150 mm |
| Rozmer R | 50 mm |
Technické údaje
| Zachovanie funkčnosti | nie |
|---|---|
| Bočné dierovanaie | áno |
| Prevedenie spojky | integrovaná spojka |
| Vyhotovenie s veľkým rozpätím | nie |
| Nehrdzavejúca oceľ, morená | nie |
| Hrúbka plechu | 0,8 mm |
| Montážne dierovanie na dne | áno |
| NATO zobrazenie otvorov | nie |
| Hrúbka materiálu dna | 0,8 mm |
| Ohyb (uholník) | 90° |
| Zmena smeru | horizontálna |
| S horným dielom | nie |
| Tvar konštrukcie | Oblúk pevný |
| Hrúbka bočnice | 1,25 mm |
| Teplotný rozsah použitia min. | -20 °C |
| Teplotný rozsah použitia max. | 120 °C |
| Rozmer | 110x150 |
| Povrch | pásovo zinkované |
| Materiál | Oceľ |
| Farba | pozinkováno |
| Druh spojky káblového nosného systému | priskrutkované/zovreté |
| Odporúčaný počet skrutiek | 18 St. |
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolísky po bránu | 3,5867 kg CO2e / 1 Kus |
|---|
Accessories
Systémové príslušenstvo
Article
Type
Item no.
Amount
Downloads
0 selected
List technických údajov (1)
Katalógy & brožúry (3)
Vyhlásenia (4)
Návody a tipy (3)
Obrázky produktov (2)
3D údaje na stiahnutie (1)
Variants
Type
Šírka
Povrch
Materiál
Farba
Item no.
RB 90 110 FS
100
pásovo zinkované
Oceľ
pozinkováno
6036800
RB 90 115 FS
150
pásovo zinkované
Oceľ
pozinkováno
6036802
RB 90 120 FS
200
pásovo zinkované
Oceľ
pozinkováno
6036804
RB 90 130 FS
300
pásovo zinkované
Oceľ
pozinkováno
6036806
RB 90 140 FS
400
pásovo zinkované
Oceľ
pozinkováno
6036808
RB 90 150 FS
500
pásovo zinkované
Oceľ
pozinkováno
6036810
RB 90 160 FS
600
pásovo zinkované
Oceľ
pozinkováno
6036812
