Oblouk 45°, bočnice 110 FT
Type RB 45 110 FT
|Item no. 6036330
|EAN 4012197346218



Item no. / Type
Šírka
Smallest selling unit: 1 Kus
1Kus
Kus
Description

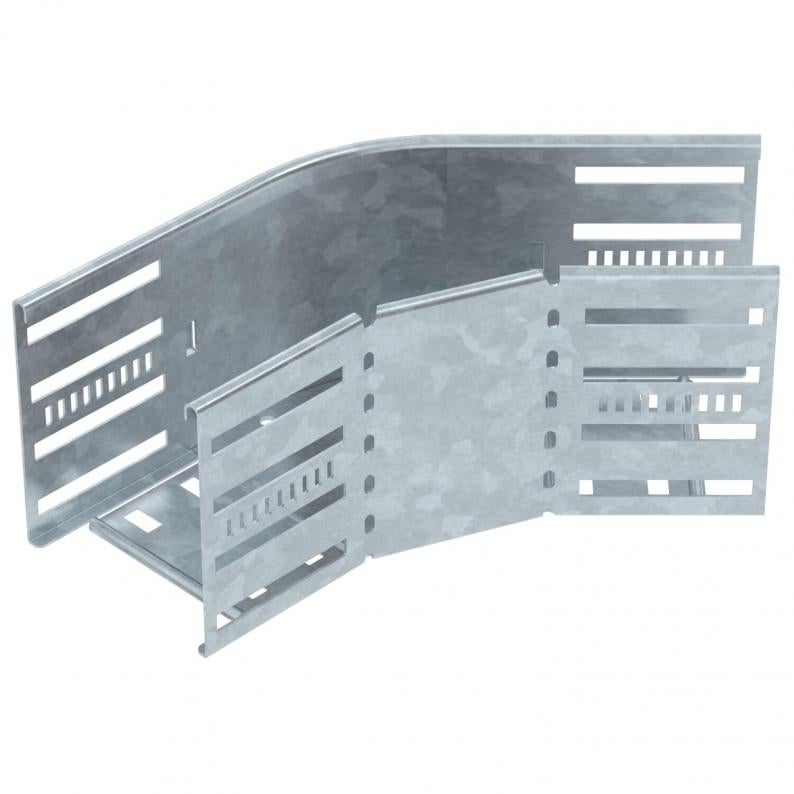

Oblouk 45° pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 110 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
Technical data

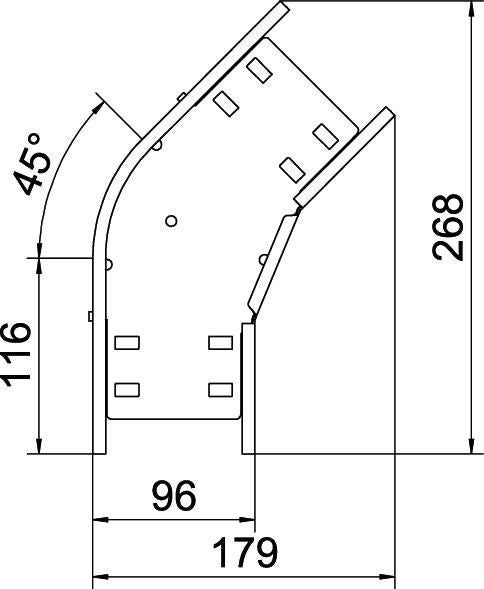

Rozmery
| Šírka | 100 mm |
|---|---|
| Výška | 110 mm |
| Rozmer B | 100 mm |
Technické údaje
| Zachovanie funkčnosti | nie |
|---|---|
| Bočné dierovanaie | áno |
| Prevedenie spojky | integrovaná spojka |
| Vyhotovenie s veľkým rozpätím | nie |
| Nehrdzavejúca oceľ, morená | nie |
| Hrúbka plechu | 0,8 mm |
| Montážne dierovanie na dne | áno |
| NATO zobrazenie otvorov | nie |
| Hrúbka materiálu dna | 0,8 mm |
| Ohyb (uholník) | 45° |
| Zmena smeru | horizontálna |
| S horným dielom | nie |
| Tvar konštrukcie | Oblúk pevný |
| Hrúbka bočnice | 1,25 mm |
| Teplotný rozsah použitia min. | -20 °C |
| Teplotný rozsah použitia max. | 120 °C |
| Rozmer | 110x100 |
| Povrch | žiarovo zinkované ponorením |
| Materiál | Oceľ |
| Farba | pozinkováno |
| Druh spojky káblového nosného systému | priskrutkované/zovreté |
| Odporúčaný počet skrutiek | 18 St. |
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolísky po bránu | 2,2835 kg CO2e / 1 Kus |
|---|
