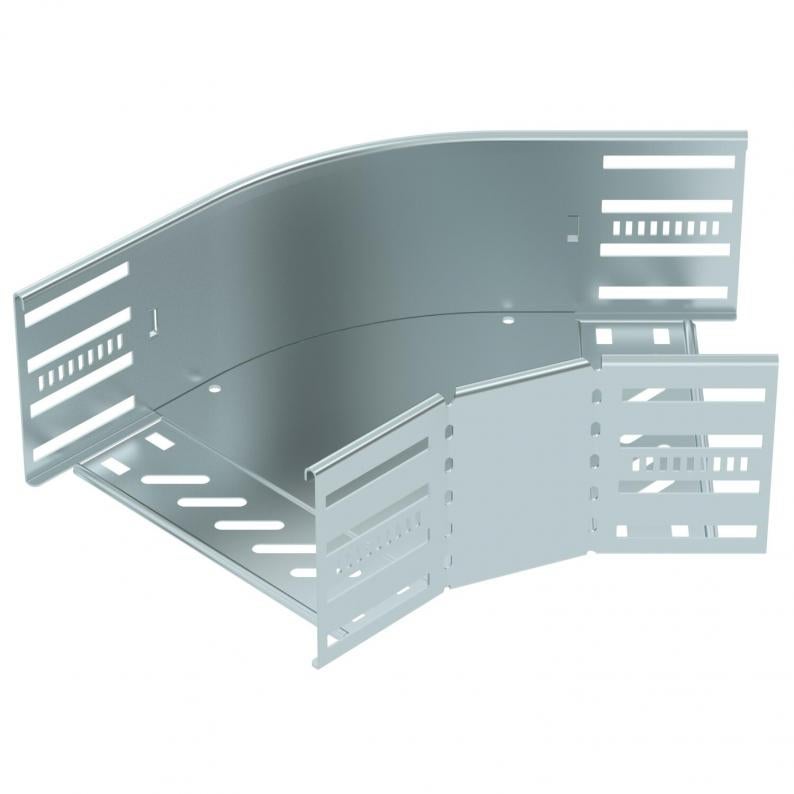

Oblouk 45°, bočnice 110 FS
Type RB 45 120 FS
|Item no. 6036302
|EAN 4012197345587
Item no. / Type
Šírka
Smallest selling unit: 1 Kus
1Kus
Kus
Description
Oblouk 45° pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 110 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.
Technical data

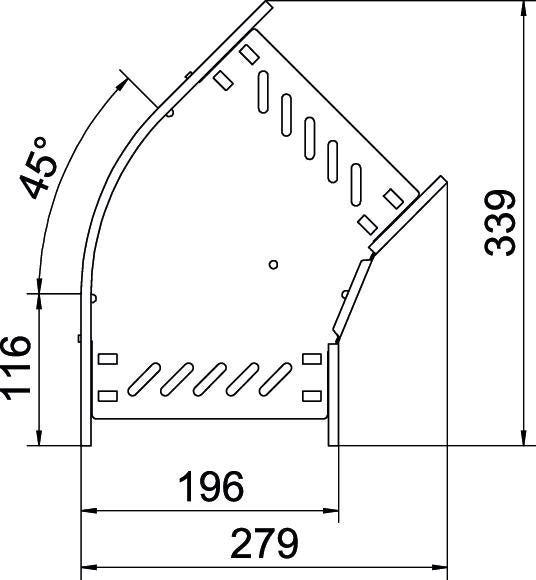

Rozmery
| Šírka | 200 mm |
|---|---|
| Výška | 110 mm |
| Rozmer B | 200 mm |
Technické údaje
| Zachovanie funkčnosti | nie |
|---|---|
| Bočné dierovanaie | áno |
| Prevedenie spojky | integrovaná spojka |
| Vyhotovenie s veľkým rozpätím | nie |
| Nehrdzavejúca oceľ, morená | nie |
| Hrúbka plechu | 0,8 mm |
| Montážne dierovanie na dne | áno |
| NATO zobrazenie otvorov | nie |
| Hrúbka materiálu dna | 0,8 mm |
| Ohyb (uholník) | 45° |
| Zmena smeru | horizontálna |
| S horným dielom | nie |
| Tvar konštrukcie | Oblúk pevný |
| Hrúbka bočnice | 1,25 mm |
| Teplotný rozsah použitia min. | -20 °C |
| Teplotný rozsah použitia max. | 120 °C |
| Rozmer | 110x200 |
| Povrch | pásovo zinkované |
| Materiál | Oceľ |
| Farba | pozinkováno |
| Druh spojky káblového nosného systému | priskrutkované/zovreté |
| Odporúčaný počet skrutiek | 20 St. |
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolísky po bránu | 3,2567 kg CO2e / 1 Kus |
|---|
Accessories
Systémové príslušenstvo
Article
Type
Item no.
Amount
Downloads
0 selected
List technických údajov (1)
Katalógy & brožúry (3)
Vyhlásenia (4)
Návody a tipy (3)
Obrázky produktov (2)
3D údaje na stiahnutie (1)
Variants
Type
Šírka
Povrch
Materiál
Farba
Item no.
RB 45 110 FS
100
pásovo zinkované
Oceľ
pozinkováno
6036300
RB 45 120 FS
200
pásovo zinkované
Oceľ
pozinkováno
6036302
RB 45 130 FS
300
pásovo zinkované
Oceľ
pozinkováno
6036304
RB 45 140 FS
400
pásovo zinkované
Oceľ
pozinkováno
6036306
RB 45 150 FS
500
pásovo zinkované
Oceľ
pozinkováno
6036308
RB 45 160 FS
600
pásovo zinkované
Oceľ
pozinkováno
6036310
