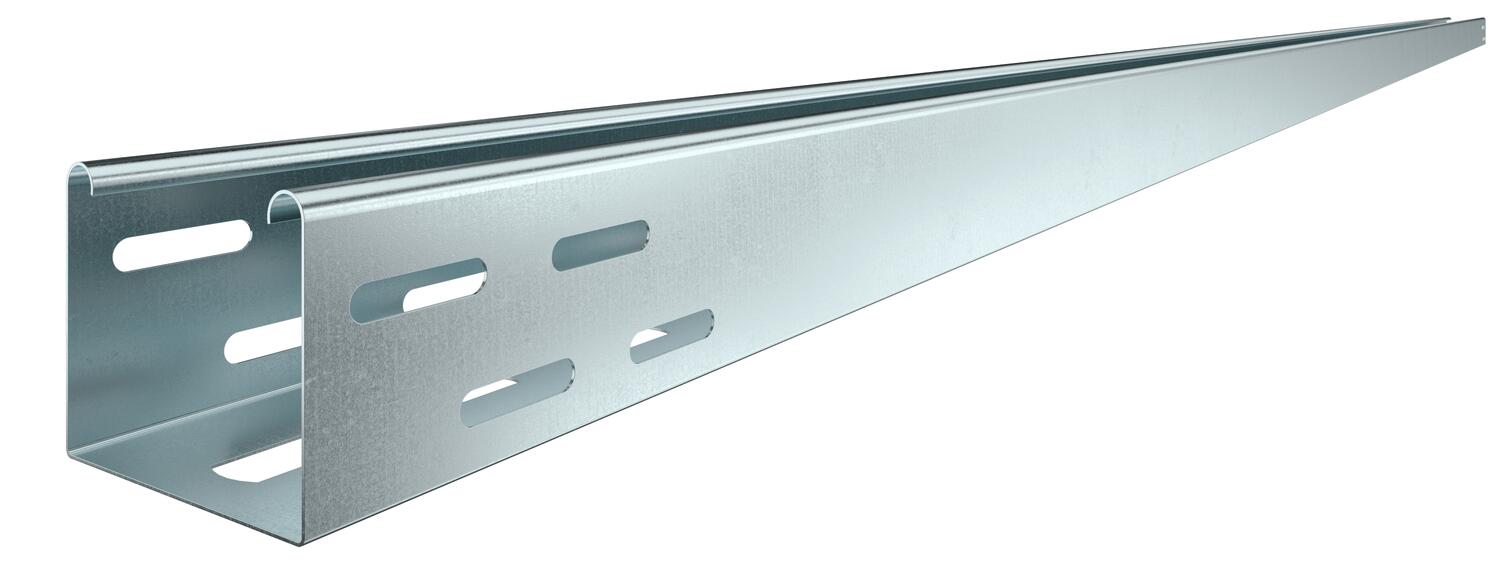

Nosný žlab svítidel FS
Type LTR 3000 FS
|Item no. 6055810
|EAN 4012196943876
Item no. / Type
Dĺžka
Šírka
Hrúbka plechu
Smallest selling unit: 3 m
3m
m
Description
Nosný žlab svítidel s děrovaným dnem pro upevnění svítidel a pro uložení vedení.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
U bílého provedení se jedná o povlak na pohledové ploše.
Technical data
Rozmery
| Dĺžka | 3000 mm |
|---|---|
| Šírka | 75 mm |
| Výška | 60 mm |
Technické údaje
| Bočné dierovanaie | áno |
|---|---|
| Prevedenie spojky | bez spojky |
| Úžitkový prierez | 42 cm² |
| Nehrdzavejúca oceľ, morená | nie |
| Hrúbka plechu | 0,75 mm |
| Montážne dierovanie na dne | áno |
| Rozmer | 60x75x3000 |
| Povrch | pásovo zinkované |
| Materiál | Oceľ |
| Farba | pozinkováno |
| Typ testu zaťaženia podľa IEC 61537 | Typ II |
| Druh spojky káblového nosného systému | priskrutkované |
Zaťaženie
| Vzdialenosť podpier 1,5 m | 0,8 kN/m |
|---|---|
| Vzdialenosť podpier 2,0 m | 0,55 kN/m |
| Vzdialenosť podpier 2,5 m | 0,35 kN/m |
| Vzdialenosť podpier 3,0 m | 0,25 kN/m |
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolísky po bránu | 2,7973 kg CO2e / 1 meter |
|---|
Accessories
Systémové príslušenstvo
Article
Type
Item no.
Amount
Downloads
0 selected
List technických údajov (1)
Katalógy & brožúry (2)
Vyhlásenia (4)
Návody a tipy (2)
Obrázky produktov (3)
Variants
Type
Dĺžka
Šírka
Hrúbka plechu
Povrch
Materiál
Item no.
LTR 3000 FS
3000
75
0,75
pásovo zinkované
Oceľ
6055810
LTR 6000 FS
6000
75
0,75
pásovo zinkované
Oceľ
6055812
