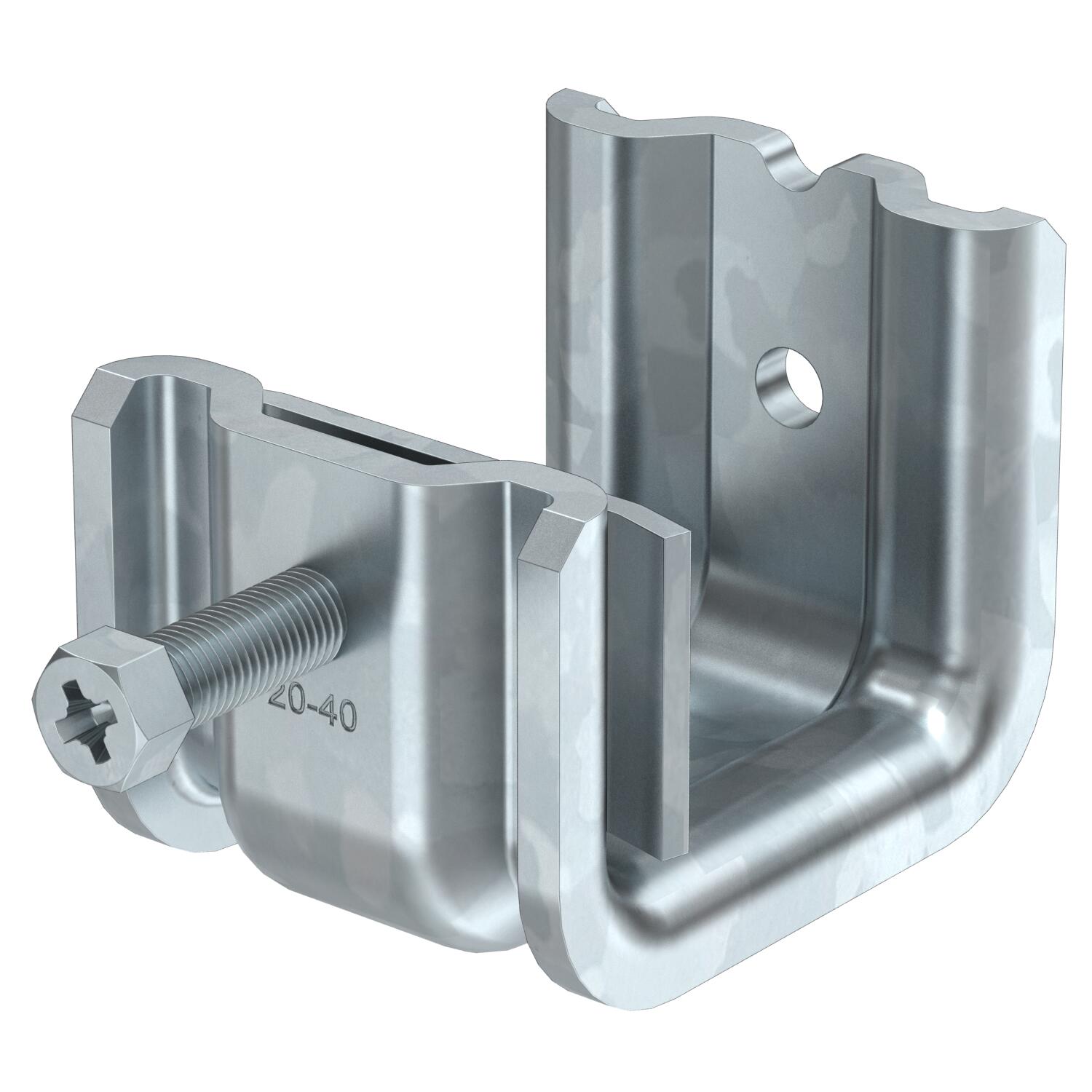

Nosníková svorka SSP 20-40, FT M6
Type SSP 20-40 M6 FT
|Item no. 1486238
|EAN 4012196342167
Item no. / Type
1486238 / SSP 20-40 M6 FT
Rozmer L
47 mm
Rozmer B
48 mm
Hrúbka príruby F min.
20 mm
Hrúbka príruby F max.
40 mm
Smallest selling unit: 25 Kus
25Kus
Kus
Description
Tento druh nosníkové svorky se nasouvá na nosník a k nosníku nebo ploché oceli se upevňuje prostřednictvím přítlačné opěrky a šroubu (M8). Šroub se šestihrannou hlavou má velikost 10 mm. V těle příchytky se mimoto nacházejí dva další závity M6 například k upevnění závitových tyčí.
Technical data

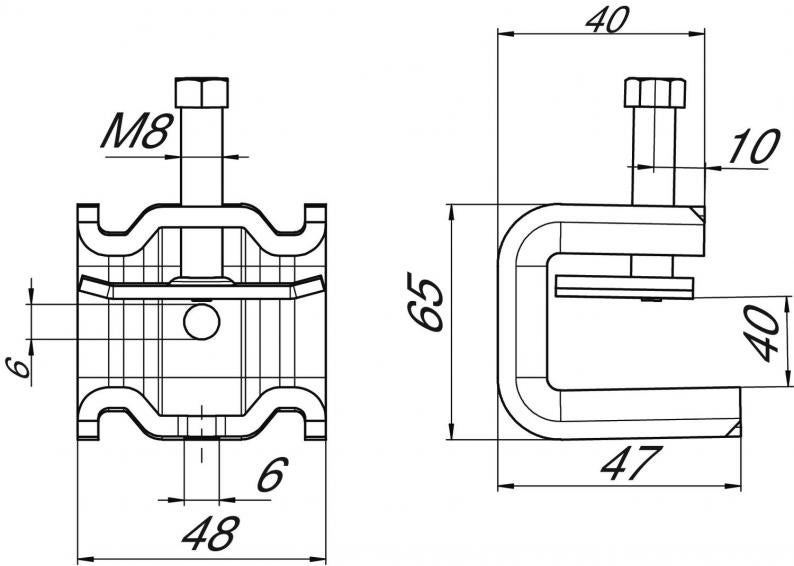

Rozmery
| Rozmer L | 47 mm |
|---|---|
| Rozmer B | 48 mm |
| Rozmer H | 65 mm |
Technické údaje
| Metrický závit | 8 |
|---|---|
| Závit | M8 |
| Koniec závesu | nie |
| Záves nastaviteľný | nie |
| Vhodné pre závitovú tyč, metrickú | 6 |
| Zaťaženie na medzi pevnosti F1 | 1,4 kN |
| Zaťaženie na medzi pevnosti F2 | 1,3 kN |
| Spôsob upevnenia | Svorky |
| Druh pripojenia/konštrukčný prvok | Závit |
| Hrúbka príruby F min. | 20 mm |
| Hrúbka príruby F max. | 40 mm |
| Rozmer | 20-40mm |
| Povrch | žiarovo zinkované ponorením |
| Materiál | Oceľ |
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolísky po bránu | 0,5567 kg CO2e / 1 Kus |
|---|
