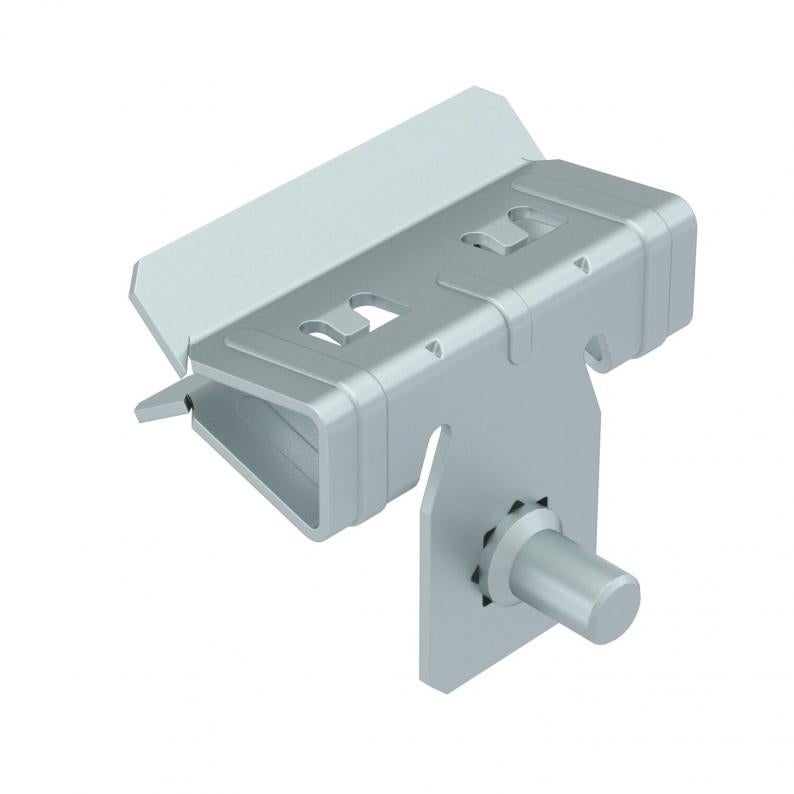

Nosníková svorka, se závitovým svorníkem na boku
Type SCVTB 1,5-4 M6
|Item no. 1488271
|EAN 4012197392277
Item no. / Type
Dĺžka
Šírka
Výška
Rozmer L
Hrúbka príruby F min.
Hrúbka príruby F max.
Smallest selling unit: 100 Kus
100Kus
Kus
Description
Nosníková svorka se závitovým svorníkem M6 po straně pro individuální montážní řešení. Upevnění na ocelové nosníky natlučením.
Technical data

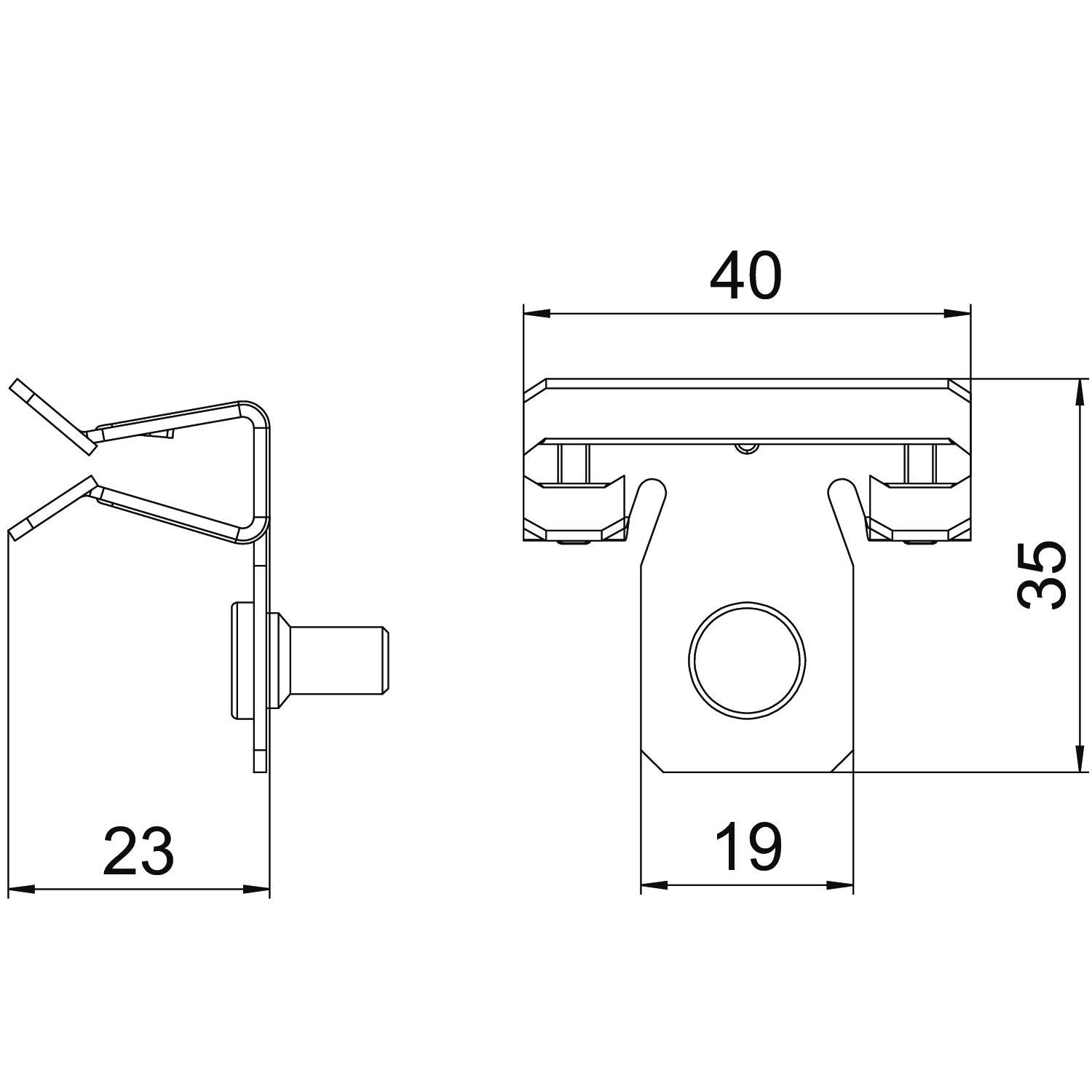

Rozmery
| Dĺžka | 35 mm |
|---|---|
| Šírka | 40 mm |
| Výška | 23 mm |
| Rozmer L | 35 mm |
Technické údaje
| Metrický závit | 6 |
|---|---|
| Koniec závesu | nie |
| Záves nastaviteľný | nie |
| Zaťaženie na medzi pevnosti | 0,45 kN |
| Spôsob upevnenia | Svorky |
| Druh pripojenia/konštrukčný prvok | Závit |
| Hrúbka príruby F min. | 1,5 mm |
| Hrúbka príruby F max. | 4 mm |
| Rozmer | 1,5-4mm |
| Povrch | Zinková lamela |
| Materiál | Oceľ |
| Farba | pozinkováno |
Downloads
0 selected
List technických údajov (1)
Katalógy & brožúry (1)
Vyhlásenia (4)
Návody a tipy (1)
Obrázky produktov (2)
3D údaje na stiahnutie (1)
Variants
Type
Dĺžka
Šírka
Výška
Rozmer L
Hrúbka príruby F min.
Hrúbka príruby F max.
Item no.
SCVTB 1,5-4 M6
35
40
23
35
1,5
4
1488271
SCVTB 4-10 M6
35
40
23
35
4
10
1488273
SCVTB 10-15 M6
35
40
42
41
10
15
1488275
SCVTB 15-20 M6
35
40
42
41
15
20
1488277
Výška
Rozmer L
Hrúbka príruby F min.
Hrúbka príruby F max.
SCVTB 1,5-4 M6
Item no.
1488271
Dĺžka
35
Šírka
40
Výška
23
Rozmer L
35
Hrúbka príruby F min.
1,5
Hrúbka príruby F max.
4
SCVTB 4-10 M6
Item no.
1488273
Dĺžka
35
Šírka
40
Výška
23
Rozmer L
35
Hrúbka príruby F min.
4
Hrúbka príruby F max.
10
SCVTB 10-15 M6
Item no.
1488275
Dĺžka
35
Šírka
40
Výška
42
Rozmer L
41
Hrúbka príruby F min.
10
Hrúbka príruby F max.
15
SCVTB 15-20 M6
Item no.
1488277
Dĺžka
35
Šírka
40
Výška
42
Rozmer L
41
Hrúbka príruby F min.
15
Hrúbka príruby F max.
20
