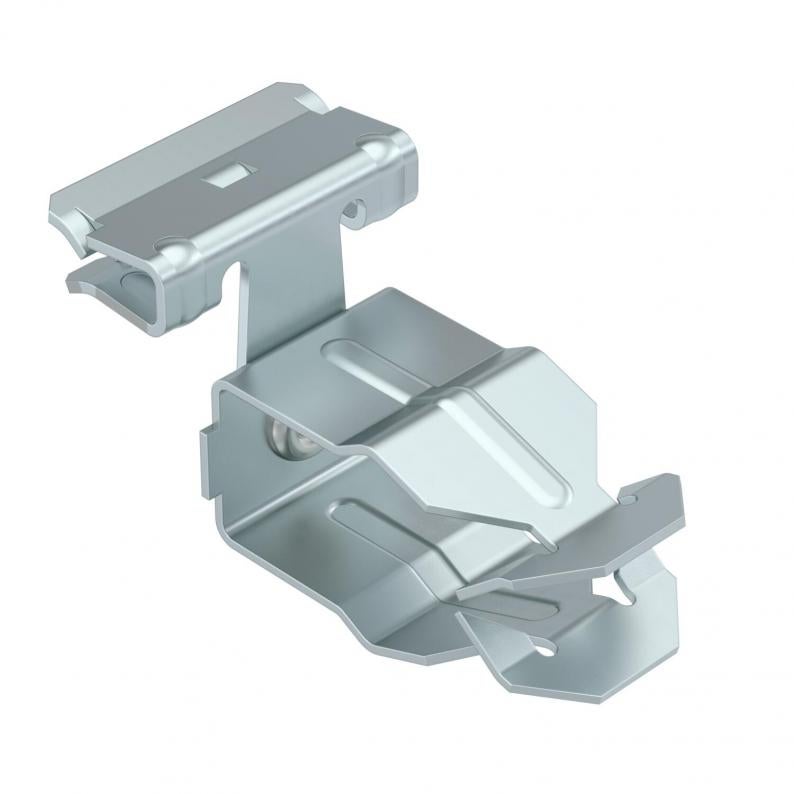

Nosníková svorka, s trubkovým úchytem na boku
Type SCHPO 1,5-4 D20
|Item no. 1488411
|EAN 4012197370060
Item no. / Type
Dĺžka
Šírka
Výška
Rozmer L
Priemer rúry/kábla min.
Priemer rúry/kábla max.
Hrúbka príruby F min.
Hrúbka príruby F max.
Smallest selling unit: 50 Kus
50Kus
Kus
Description
Nosníková svorka k montáži trubek. Otevřený trubkový úchyt na boku. Upevnění na ocelové nosníky natlučením.
Technical data

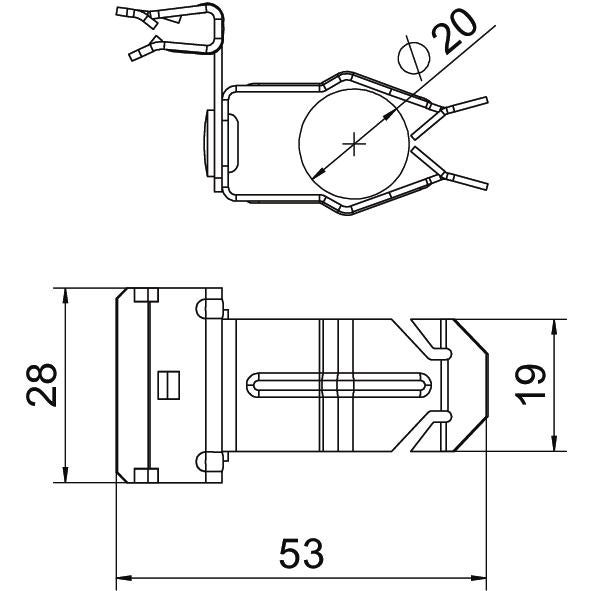

Rozmery
| Dĺžka | 53 mm |
|---|---|
| Šírka | 28 mm |
| Výška | 31 mm |
| Rozmer L | 53 mm |
| Dimension W | 28 mm |
Technické údaje
| Koniec závesu | nie |
|---|---|
| Záves nastaviteľný | nie |
| Zaťaženie na medzi pevnosti | 0,11 kN |
| Priemer rúry/kábla min. | 18 mm |
| Priemer rúry/kábla max. | 22 mm |
| Spôsob upevnenia | Svorky |
| Druh pripojenia/konštrukčný prvok | Rúra/kábel |
| Hrúbka príruby F min. | 1,5 mm |
| Hrúbka príruby F max. | 4 mm |
| Rozmer | 1,5-4mm |
| Povrch | Zinková lamela |
| Materiál | Oceľ |
| Farba | pozinkováno |
Downloads
0 selected
List technických údajov (1)
Katalógy & brožúry (1)
Vyhlásenia (4)
Návody a tipy (1)
Obrázky produktov (2)
Variants
Type
Dĺžka
Šírka
Výška
Rozmer L
Priemer rúry/kábla min.
Priemer rúry/kábla max.
Hrúbka príruby F min.
Hrúbka príruby F max.
Item no.
SCHPO 1,5-4 D20
53
28
31
53
18
22
1,5
4
1488411
SCHPO 1,5-4 D25
59
28
32
59
22
30
1,5
4
1488413
SCHPO 1,5-4 D32
63
28
35
63
30
35
1,5
4
1488415
SCHPO 4-10 D20
62
40
35
62
18
22
4
10
1488421
SCHPO 4-10 D25
67
40
38
67
22
30
4
10
1488423
SCHPO 4-10 D32
72
40
40
72
30
35
4
10
1488425
SCHPO 10-15 D20
63
40
42
63
18
22
10
15
1488431
SCHPO 10-15 D25
68
40
44
68
22
30
10
15
1488433
SCHPO 10-15 D32
72
40
46
72
30
35
10
15
1488435
SCHPO 15-20 D20
63
40
42
63
18
22
15
20
1488441
SCHPO 15-20 D25
68
40
44
68
22
30
15
20
1488443
SCHPO 15-20 D32
72
40
46
72
30
35
15
20
1488445
