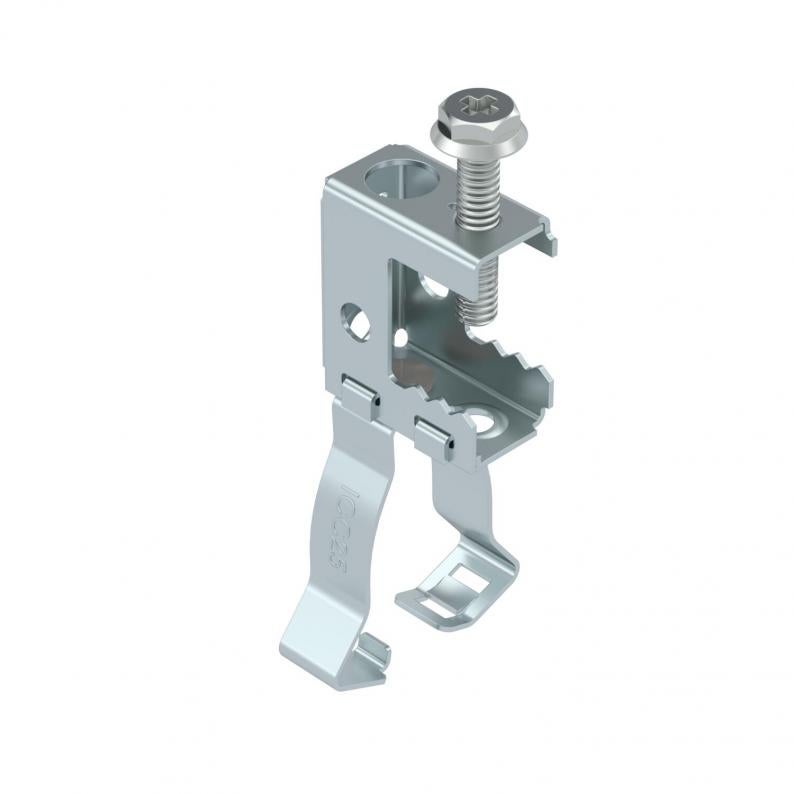

Nosníková šroubová příchytka, s trubkovým úchytem

Nosníková šroubová příchytka, s trubkovým úchytem

Type SKS 213 D20/25
|
Item no. 1488591
|
EAN 4012197392000
Show all variants
Item no. / Type
Dĺžka
Šírka
Výška
Zaťaženie na medzi pevnosti
Priemer rúry/kábla min.
Priemer rúry/kábla max.
Hrúbka príruby F min.
Hrúbka príruby F max.

Smallest selling unit: 50 Kus

Kus

Description

Nosníková šroubová příchytka k montáži trubek a kabelů. Uzavřený trubkový úchyt dole. Upevnění na ocelové nosníky přišroubováním.
  • Communautés Européennes, Vyhlásenie ES o zhode podľa smerníc ES
  • Prohlášení o shodě UKCA

Technical data

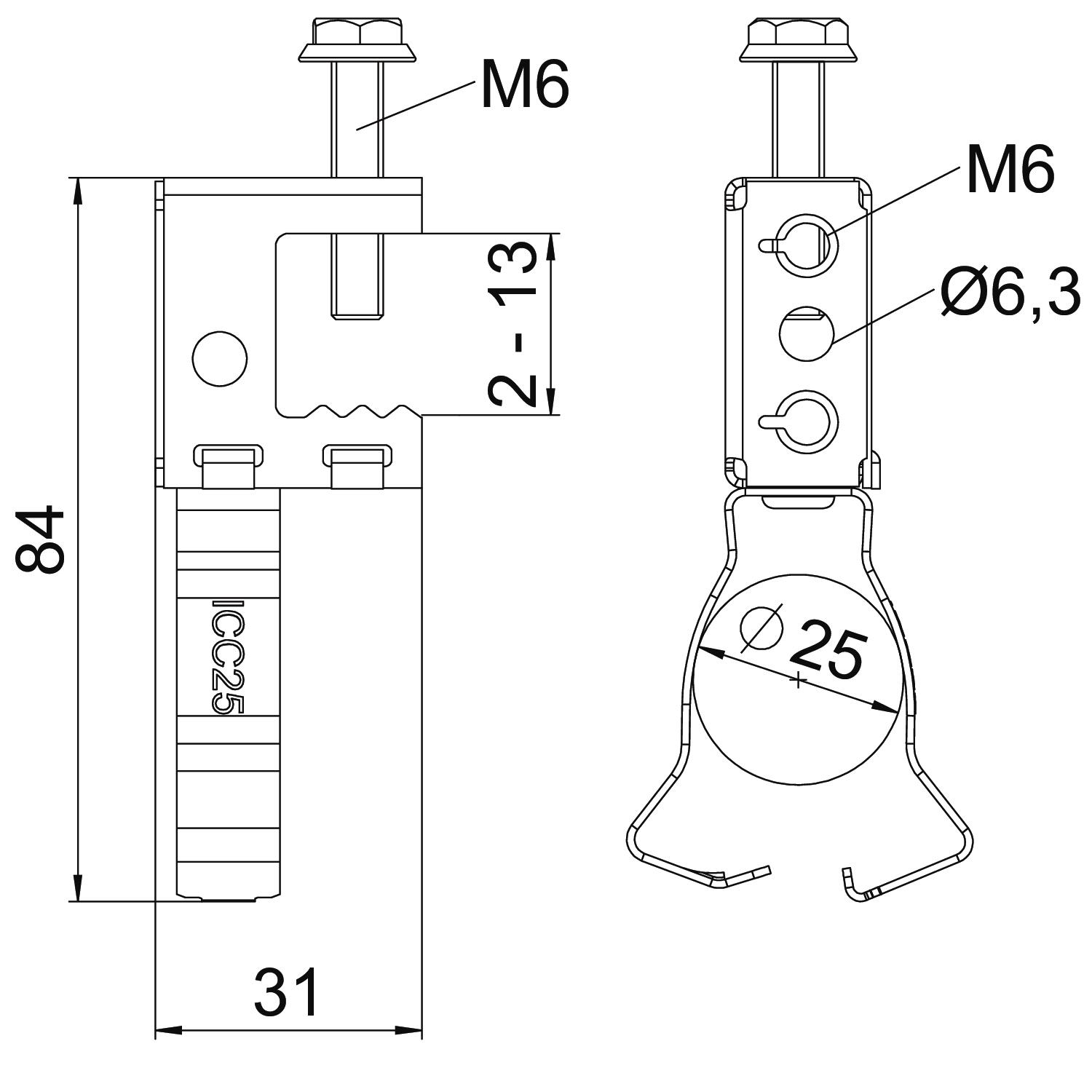

Rozmery

Dĺžka31 mm
Šírka40 mm
Výška84 mm
Rozmer H84 mm

Technické údaje

Koniec závesunie
Záves nastaviteľnýnie
Zaťaženie na medzi pevnosti0,45 kN
Priemer rúry/kábla min.20 mm
Priemer rúry/kábla max.25 mm
Spôsob upevneniaSkrutky
Druh pripojenia/konštrukčný prvokRúra/kábel
Hrúbka príruby F min.2 mm
Hrúbka príruby F max.16 mm
Rozmer2-13mm
PovrchZinková lamela
MateriálOceľ
Farbapozinkováno

Downloads

0 selected

List technických údajov (1)
Katalógy & brožúry (1)
Vyhlásenia (4)
Návody a tipy (1)
Obrázky produktov (2)
3D údaje na stiahnutie (1)

Variants

Šírka
Výška
Priemer rúry/kábla min.
Priemer rúry/kábla max.
SKS 213 D20/25
Item no.
1488591
Dĺžka
31
Šírka
40
Výška
84
Zaťaženie na medzi pevnosti
0,45
Priemer rúry/kábla min.
20
Priemer rúry/kábla max.
25
Hrúbka príruby F min.
2
Hrúbka príruby F max.
16
SKS 213 D32
Item no.
1488593
Dĺžka
31
Šírka
39
Výška
93
Zaťaženie na medzi pevnosti
0,45
Priemer rúry/kábla min.
30
Priemer rúry/kábla max.
32
Hrúbka príruby F min.
2
Hrúbka príruby F max.
16
SKS 213 D40
Item no.
1488595
Dĺžka
31
Šírka
44
Výška
105
Zaťaženie na medzi pevnosti
0,45
Priemer rúry/kábla min.
36
Priemer rúry/kábla max.
40
Hrúbka príruby F min.
2
Hrúbka príruby F max.
16
