Nástěnný a závěsový výložník MWAM 12
Type MWAM 12 11 FS
|Item no. 6424550
|EAN 4012195438526
Item no. / Type
Šírka
F v kN
Smallest selling unit: 1 Kus
1Kus
Kus
Description

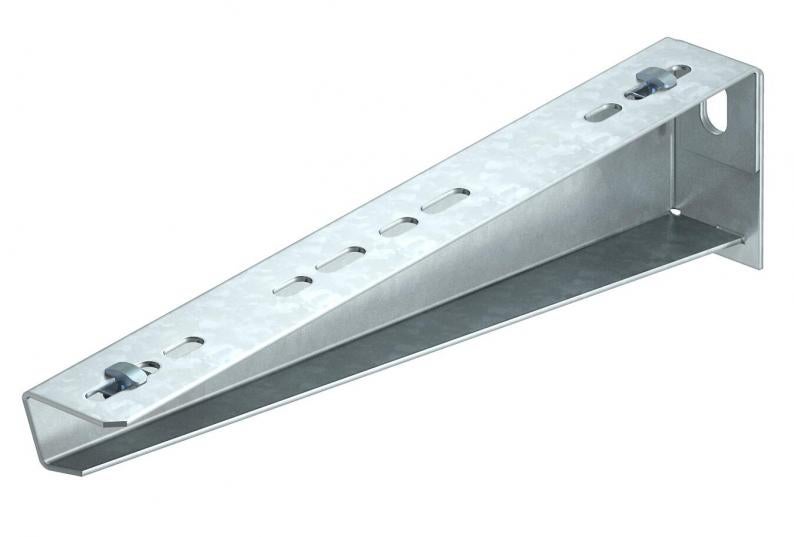

Lehký nástěnný a závěsný výložník včetně rychlého upevnění s dosedací plochou vytvořenou zahnutím, pro použití s kabelovými žlaby typu RKSM.
Nástěnný a závěsný výložník MWAM.. včetně:
1. dvou předmontovaných rychloupevnění pro racionální upevnění kabelových žlabů.
2. šroubu s plochou kulovou hlavou M10 x 25 pro upevnění na profi U.
Technical data
Rozmery
| Dĺžka | 32,5 mm |
|---|---|
| Šírka | 110 mm |
| Výška | 53 mm |
| Rozmer A | 32,5 mm |
| Rozmer B | 110 mm |
| Rozmer H | 53 mm |
| Dimension W | 110 mm |
Technické údaje
| Zachovanie funkčnosti | nie |
|---|---|
| Nehrdzavejúca oceľ, morená | nie |
| Rozsah uhla min. | 90 mm |
| Rozsah uhla max. | 90 mm |
| Priemer otvoru | 11 mm |
| Vyhotovenie | Nástenný a závesový výložník |
| F v kN | 1,2 kN |
| Rozmer | B110mm |
| Povrch | pásovo zinkované |
| Materiál | Oceľ |
| Farba | pozinkováno |
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
Krivka zaťaženia s dĺžkami konzol v mm
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolísky po bránu | 0,5312 kg CO2e / 1 Kus |
|---|
Accessories
Montážne príslušenstvo
Article
Type
Item no.
Amount
Downloads
0 selected
List technických údajov (1)
Katalógy & brožúry (2)
Vyhlásenia (4)
Certifikáty (1)
Návody a tipy (4)
Obrázky produktov (1)
3D údaje na stiahnutie (2)
Variants
Type
Šírka
F v kN
Farba
Item no.
MWAM 12 11 FS
110
1,2
pozinkováno
6424550
MWAM 12 21 FS
210
1,2
pozinkováno
6424552
MWAM 12 31 FS
310
1,2
pozinkováno
6424554
MWAM 12 41 FS
410
1,2
pozinkováno
6424556
Šírka
MWAM 12 11 FS
Item no.
6424550
Šírka
110
F v kN
1,2
Farba
pozinkováno
MWAM 12 21 FS
Item no.
6424552
Šírka
210
F v kN
1,2
Farba
pozinkováno
MWAM 12 31 FS
Item no.
6424554
Šírka
310
F v kN
1,2
Farba
pozinkováno
MWAM 12 41 FS
Item no.
6424556
Šírka
410
F v kN
1,2
Farba
pozinkováno
