Nástěnný a závěsový výložník AWG 15 A2
Type AWG 15 11 A2
|Item no. 6420625
|EAN 4012195058373
Item no. / Type
Šírka
F v kN
Smallest selling unit: 1 Kus
1Kus
Kus
Description
Lehký nástěnný a závěsový výložník s navařenou základovou deskou pro upevnění mřížových žlabů bez šroubů.
Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky.
Technical data

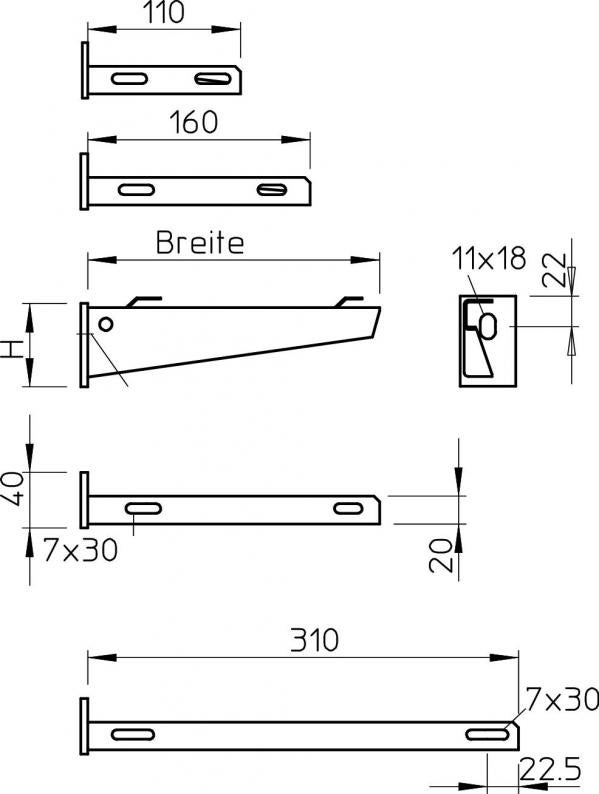

Rozmery
| Dĺžka | 40 mm |
|---|---|
| Šírka | 110 mm |
| Výška | 50 mm |
| Rozmer A | 40 mm |
| Rozmer B | 110 mm |
| Rozmer H | 50 mm |
Technické údaje
| Zachovanie funkčnosti | nie |
|---|---|
| Nehrdzavejúca oceľ, morená | áno |
| pre šírku min. | 100 |
| pre šírku max. | 100 mm |
| Rozsah uhla min. | 90 mm |
| Rozsah uhla max. | 90 mm |
| Priemer otvoru | 11 mm |
| Vyhotovenie | Nástenný a závesový výložník |
| F v kN | 1,5 kN |
| Rozmer | B110mm |
| Povrch | lesklá, dodatočne upravená |
| Materiál | Ušľachtilá oceľ, nehrdzavejúca 1.4301 |
| Farba | nehrdzavejúca oceľ |
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
Dĺžka konzoly v mm
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolísky po bránu | 0,7478 kg CO2e / 1 Kus |
|---|
Downloads
0 selected
List technických údajov (1)
Katalógy & brožúry (4)
Vyhlásenia (5)
Návody a tipy (2)
Obrázky produktov (2)
3D údaje na stiahnutie (1)
Variants
Type
Šírka
F v kN
Farba
Item no.
AWG 15 11 A2
110
1,5
nehrdzavejúca oceľ
6420625
AWG 15 21 A2
210
1,5
nehrdzavejúca oceľ
6420628
AWG 15 31 A2
310
1,5
nehrdzavejúca oceľ
6420631
AWG 15 41 A2
410
1,5
nehrdzavejúca oceľ
6420634
AWG 15 51 A2
510
1,5
nehrdzavejúca oceľ
6420637
AWG 15 61 A2
610
1,5
nehrdzavejúca oceľ
6420640
