Nástěnný a závěsový výložník AW 15 A2
Type AW 15 11 A2
|Item no. 6421008
|EAN 4012196207558
Item no. / Type
Šírka
F v kN
Smallest selling unit: 1 Kus
1Kus
Kus
Description

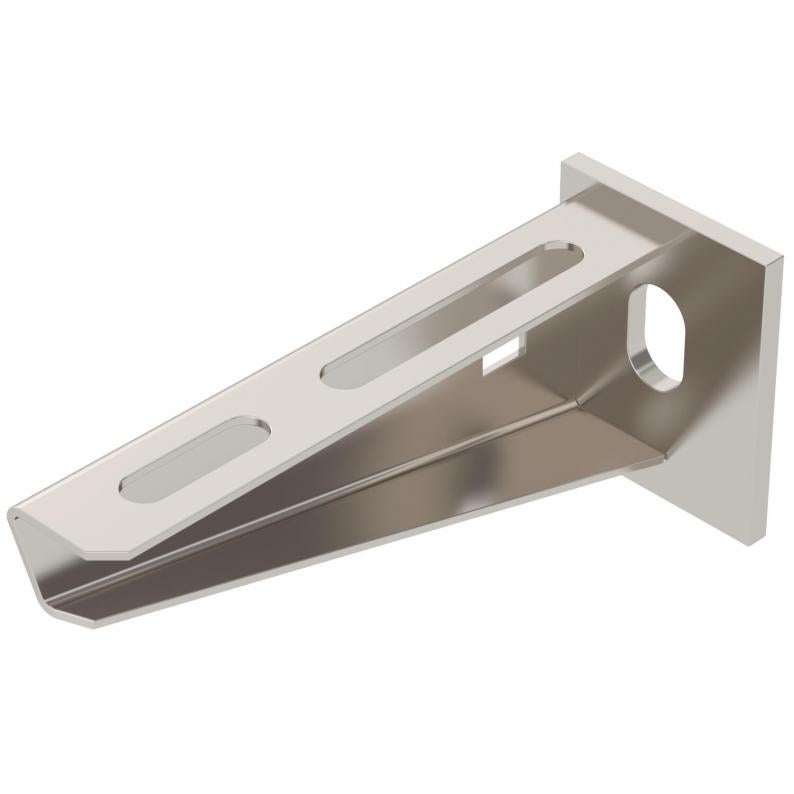

Lehký nástěnný a závěsový výložník s navařenou základovou deskou.
Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky!
Technical data
Rozmery
| Dĺžka | 40 mm |
|---|---|
| Šírka | 110 mm |
| Výška | 50 mm |
| Rozmer A | 40 mm |
| Rozmer B | 110 mm |
| Rozmer H | 50 mm |
Technické údaje
| Zachovanie funkčnosti | nie |
|---|---|
| Nehrdzavejúca oceľ, morená | áno |
| Rozsah uhla min. | 90 mm |
| Rozsah uhla max. | 90 mm |
| Priemer otvoru | 11 mm |
| Vyhotovenie | Nástenný a závesový výložník |
| F v kN | 1,5 kN |
| Rozmer | B110mm |
| Povrch | lesklá, dodatočne upravená |
| Materiál | Ušľachtilá oceľ, nehrdzavejúca 1.4301 |
| Farba | nehrdzavejúca oceľ |
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
Krivka zaťaženia s dĺžkami konzol v mm
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolísky po bránu | 0,7583 kg CO2e / 1 Kus |
|---|
Accessories
Montážne príslušenstvo
Article
Type
Item no.
Amount
FRSB 6x12 A2
6406138
Smallest selling unit: 100 Kus
100Kus
Kus
Item no. 6406138
Skrutka s plochou guľovou hlavou s kombinovanou maticou A2Type
FRSB 6x12 A2
Smallest selling unit: 100 Kus
100Kus
Kus
Downloads
0 selected
List technických údajov (1)
Katalógy & brožúry (3)
Vyhlásenia (5)
Návody a tipy (2)
Obrázky produktov (1)
3D údaje na stiahnutie (1)
Variants
Type
Šírka
F v kN
Farba
Item no.
AW 15 11 A2
110
1,5
nehrdzavejúca oceľ
6421008
AW 15 21 A2
210
1,5
nehrdzavejúca oceľ
6421024
AW 15 31 A2
310
1,5
nehrdzavejúca oceľ
6421032
AW 15 41 A2
410
1,5
nehrdzavejúca oceľ
6421036
AW 15 51 A2
510
1,5
nehrdzavejúca oceľ
6421040
AW 15 61 A2
610
1,5
nehrdzavejúca oceľ
6421044
Šírka
AW 15 11 A2
Item no.
6421008
Šírka
110
F v kN
1,5
Farba
nehrdzavejúca oceľ
AW 15 21 A2
Item no.
6421024
Šírka
210
F v kN
1,5
Farba
nehrdzavejúca oceľ
AW 15 31 A2
Item no.
6421032
Šírka
310
F v kN
1,5
Farba
nehrdzavejúca oceľ
AW 15 41 A2
Item no.
6421036
Šírka
410
F v kN
1,5
Farba
nehrdzavejúca oceľ
AW 15 51 A2
Item no.
6421040
Šírka
510
F v kN
1,5
Farba
nehrdzavejúca oceľ
AW 15 61 A2
Item no.
6421044
Šírka
610
F v kN
1,5
Farba
nehrdzavejúca oceľ
