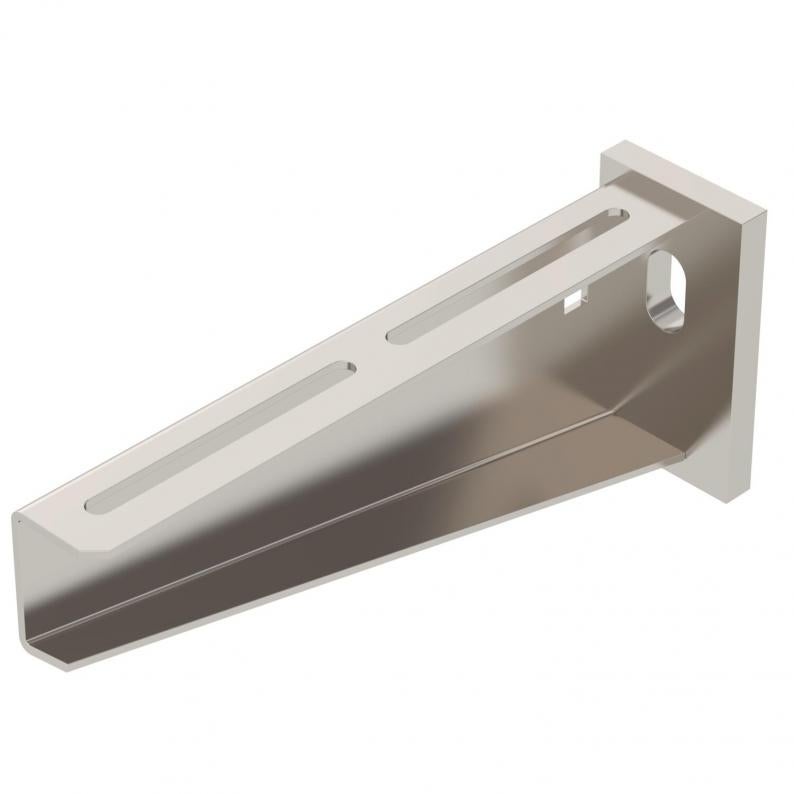

Nástěnný a závěsný výložník AW 55 A4
Type AW 55 21 A4
|Item no. 6418557
|EAN 4012195912965
Item no. / Type
Šírka
F v kN
Smallest selling unit: 1 Kus
1Kus
Kus
Description
Těžký nástěnný a závěsový výložník s navařenou základovou deskou.
Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky!
Technical data
Rozmery
| Dĺžka | 50 mm |
|---|---|
| Šírka | 210 mm |
| Výška | 90 mm |
| Rozmer A | 50 mm |
| Rozmer B | 210 mm |
| Rozmer H | 90 mm |
Technické údaje
| Zachovanie funkčnosti | nie |
|---|---|
| Nehrdzavejúca oceľ, morená | áno |
| Rozsah uhla min. | 90 mm |
| Rozsah uhla max. | 90 mm |
| Priemer otvoru | 13,5 mm |
| Vyhotovenie | Nástenný a závesový výložník |
| F v kN | 5,5 kN |
| Rozmer | B210mm |
| Povrch | lesklá, dodatočne upravená |
| Materiál | Ušľachtilá oceľ, nehrdzavejúca 1.4571 |
| Farba | nehrdzavejúca oceľ |
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
Krivka zaťaženia s dĺžkami konzol v mm
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolísky po bránu | 4,4559 kg CO2e / 1 Kus |
|---|
Accessories
Montážne príslušenstvo
Article
Type
Item no.
Amount
FRSB 6x12 A4
6406142
Smallest selling unit: 100 Kus
100Kus
Kus
Item no. 6406142
Šroub s plochou kulovou hlavou a maticí kombi A4Type
FRSB 6x12 A4
Smallest selling unit: 100 Kus
100Kus
Kus
Downloads
0 selected
List technických údajov (1)
Katalógy & brožúry (3)
Vyhlásenia (5)
Návody a tipy (2)
Obrázky produktov (1)
Variants
Type
Šírka
F v kN
Farba
Item no.
AW 55 21 A4
210
5,5
nehrdzavejúca oceľ
6418557
AW 55 31 A4
310
5,5
nehrdzavejúca oceľ
6418573
AW 55 41 A4
410
5,5
nehrdzavejúca oceľ
6418601
AW 55 51 A4
510
5,5
nehrdzavejúca oceľ
6418622
AW 55 61 A4
610
5,5
nehrdzavejúca oceľ
6418638
Šírka
AW 55 21 A4
Item no.
6418557
Šírka
210
F v kN
5,5
Farba
nehrdzavejúca oceľ
AW 55 31 A4
Item no.
6418573
Šírka
310
F v kN
5,5
Farba
nehrdzavejúca oceľ
AW 55 41 A4
Item no.
6418601
Šírka
410
F v kN
5,5
Farba
nehrdzavejúca oceľ
AW 55 51 A4
Item no.
6418622
Šírka
510
F v kN
5,5
Farba
nehrdzavejúca oceľ
AW 55 61 A4
Item no.
6418638
Šírka
610
F v kN
5,5
Farba
nehrdzavejúca oceľ
