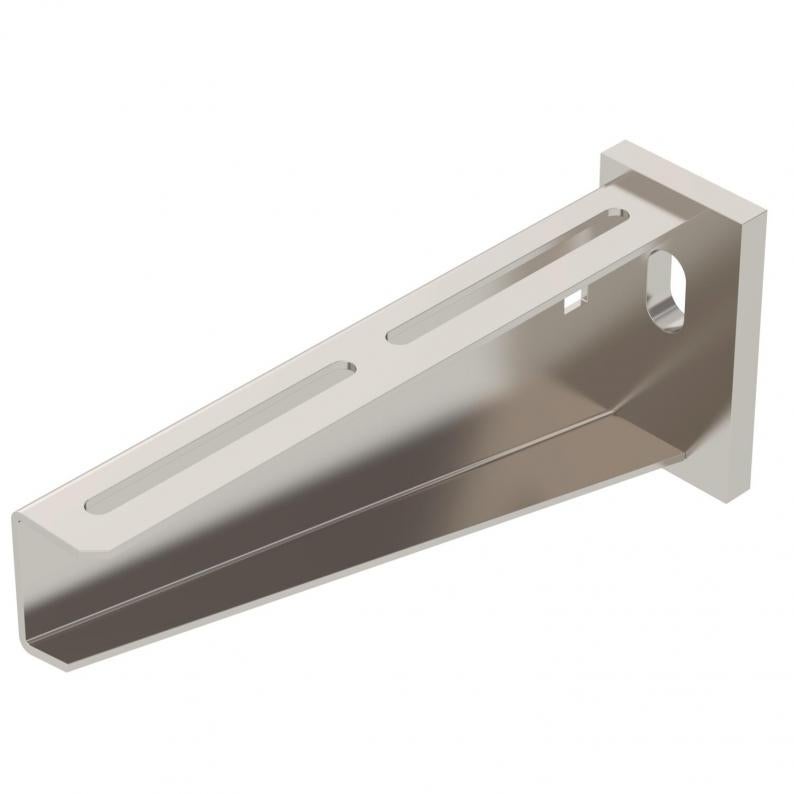

Nástěnný a závěsný výložník AW 55 A2
Type AW 55 21 A2
|Item no. 6443063
|EAN 4012196441433
Item no. / Type
Šírka
F v kN
Smallest selling unit: 1 Kus
1Kus
Kus
Description
Těžký nástěnný a závěsový výložník s navařenou základovou deskou.
Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky!
Technical data
Rozmery
| Dĺžka | 50 mm |
|---|---|
| Šírka | 210 mm |
| Výška | 90 mm |
| Rozmer A | 50 mm |
| Rozmer B | 210 mm |
| Rozmer H | 90 mm |
Technické údaje
| Zachovanie funkčnosti | nie |
|---|---|
| Nehrdzavejúca oceľ, morená | áno |
| Rozsah uhla min. | 90 mm |
| Rozsah uhla max. | 90 mm |
| Priemer otvoru | 13,5 mm |
| Vyhotovenie | Nástenný a závesový výložník |
| F v kN | 5,5 kN |
| Rozmer | B210mm |
| Povrch | lesklá, dodatočne upravená |
| Materiál | Ušľachtilá oceľ, nehrdzavejúca 1.4301 |
| Farba | nehrdzavejúca oceľ |
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
Krivka zaťaženia s dĺžkami konzol v mm
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolísky po bránu | 4,4789 kg CO2e / 1 Kus |
|---|
Accessories
Montážne príslušenstvo
Article
Type
Item no.
Amount
FRSB 6x12 A2
6406138
Smallest selling unit: 100 Kus
100Kus
Kus
Item no. 6406138
Skrutka s plochou guľovou hlavou s kombinovanou maticou A2Type
FRSB 6x12 A2
Smallest selling unit: 100 Kus
100Kus
Kus
Downloads
0 selected
List technických údajov (1)
Katalógy & brožúry (3)
Vyhlásenia (5)
Návody a tipy (2)
Obrázky produktov (1)
Variants
Type
Šírka
F v kN
Farba
Item no.
AW 55 21 A2
210
5,5
nehrdzavejúca oceľ
6443063
AW 55 31 A2
310
5,5
nehrdzavejúca oceľ
6443067
AW 55 41 A2
410
5,5
nehrdzavejúca oceľ
6443071
AW 55 51 A2
510
5,5
nehrdzavejúca oceľ
6443075
AW 55 61 A2
610
5,5
nehrdzavejúca oceľ
6443079
AW 55 71 A2
710
5,5
nehrdzavejúca oceľ
6443083
