Nástěnný a závěsný výložník AW 30 A5
Type AW 30 21 VA4529
|Item no. 6443632
|EAN 4012195911647
Item no. / Type
6443632 / AW 30 21 VA4529
Šírka
210 mm
F v kN
3 kN
Farba
nehrdzavejúca oceľ
Smallest selling unit: 1 Kus
1Kus
Kus
Description

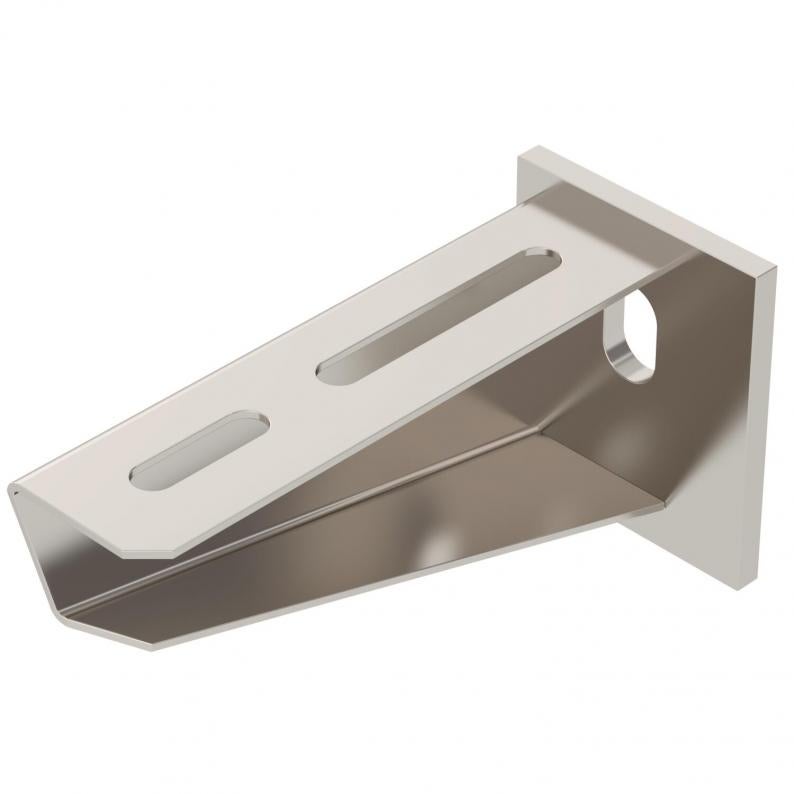

Středně těžký nástěnný a závěsový výložník s navařenou základovou deskou.
Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky!
Technical data

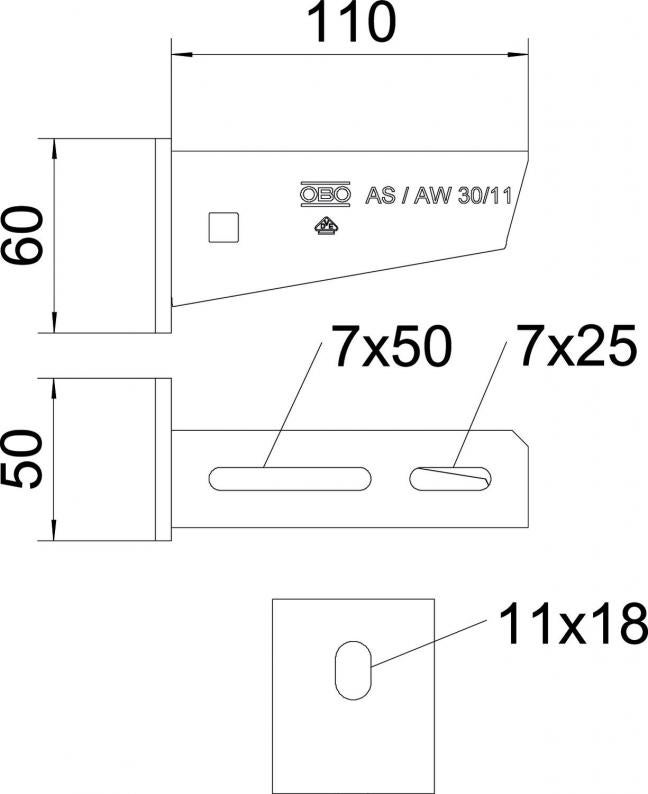

Rozmery
| Dĺžka | 50 mm |
|---|---|
| Šírka | 210 mm |
| Výška | 70 mm |
| Rozmer A | 50 mm |
| Rozmer H | 70 mm |
Technické údaje
| Zachovanie funkčnosti | nie |
|---|---|
| Nehrdzavejúca oceľ, morená | nie |
| Rozsah uhla min. | 90 mm |
| Rozsah uhla max. | 90 mm |
| Priemer otvoru | 13 mm |
| Vyhotovenie | Nástenný a závesový výložník |
| F v kN | 3 kN |
| Rozmer | B210mm |
| Materiál | Ušľachtilá oceľ, nehrdzavejúca 1.4529 |
| Farba | nehrdzavejúca oceľ |
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
Krivka zaťaženia s dĺžkami konzol v mm
