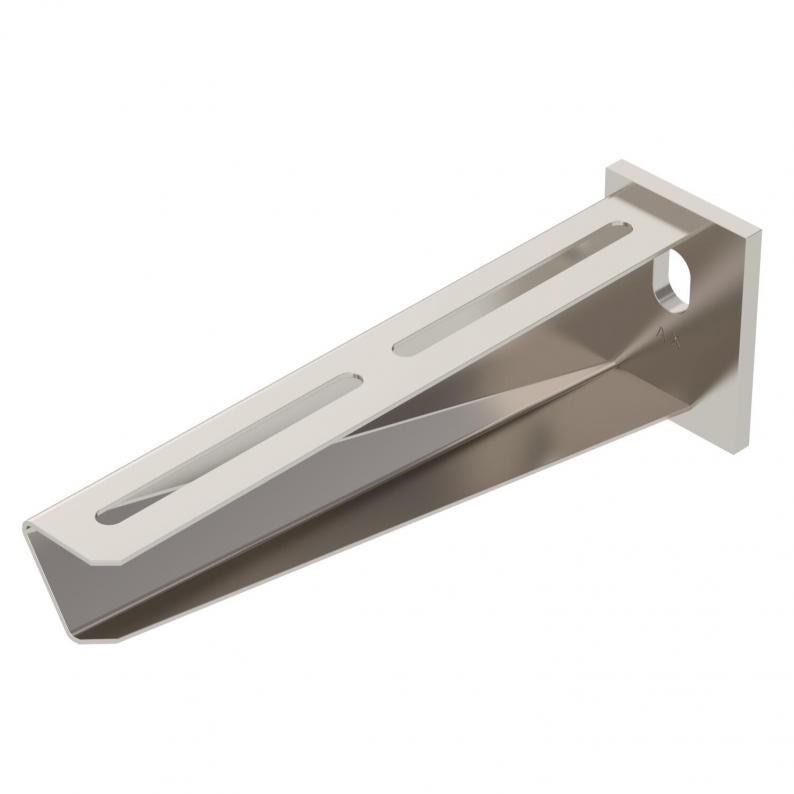

Nástěnný a závěsný výložník AW 30 A4
Type AW 30 21 A4
|Item no. 6443311
|EAN 4012196349753
Item no. / Type
Šírka
F v kN
Smallest selling unit: 1 Kus
1Kus
Kus
Description
Nástěnný a závěsný výložník s navařenou základovou deskou šířky 210 mm.
Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky!
Technical data
Rozmery
| Dĺžka | 50 mm |
|---|---|
| Šírka | 210 mm |
| Výška | 70 mm |
| Rozmer A | 50 mm |
| Rozmer B | 210 mm |
| Rozmer H | 70 mm |
Technické údaje
| Zachovanie funkčnosti | nie |
|---|---|
| Nehrdzavejúca oceľ, morená | nie |
| Rozsah uhla min. | 90 mm |
| Rozsah uhla max. | 90 mm |
| Priemer otvoru | 13 mm |
| Vyhotovenie | Nástenný a závesový výložník |
| F v kN | 3 kN |
| Rozmer | B210mm |
| Povrch | lesklá, dodatočne upravená |
| Materiál | Ušľachtilá oceľ, nehrdzavejúca 1.4571 |
| Farba | nehrdzavejúca oceľ |
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
Krivka zaťaženia s dĺžkami konzol v mm
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolísky po bránu | 2,116 kg CO2e / 1 Kus |
|---|
Accessories
Montážne príslušenstvo
Article
Type
Item no.
Amount
FRSB 6x12 A4
6406142
Smallest selling unit: 100 Kus
100Kus
Kus
Item no. 6406142
Šroub s plochou kulovou hlavou a maticí kombi A4Type
FRSB 6x12 A4
Smallest selling unit: 100 Kus
100Kus
Kus
Downloads
0 selected
List technických údajov (1)
Katalógy & brožúry (3)
Vyhlásenia (5)
Návody a tipy (2)
Obrázky produktov (2)
3D údaje na stiahnutie (1)
Variants
Type
Šírka
F v kN
Farba
Item no.
AW 30 21 A4
210
3
nehrdzavejúca oceľ
6443311
AW 30 41 A4
410
3
nehrdzavejúca oceľ
6443346
AW 30 11 A4
110
3
nehrdzavejúca oceľ
6443615
AW 30 31 A4
310
3
nehrdzavejúca oceľ
6443621
AW 30 51 A4
510
3
nehrdzavejúca oceľ
6443625
AW 30 61 A4
610
3
nehrdzavejúca oceľ
6443627
