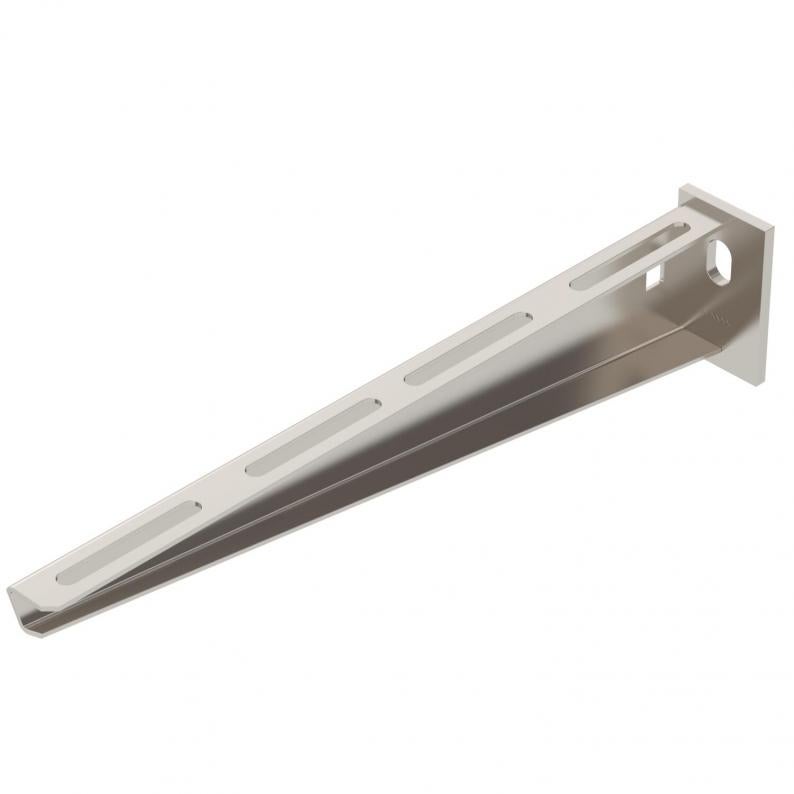

Nástěnný a závěsný výložník AW 15 A5
Type AW 15 21 VA4529
|Item no. 6421192
|EAN 4012195911432
Item no. / Type
6421192 / AW 15 21 VA4529
Šírka
210 mm
F v kN
1,5 kN
Farba
nehrdzavejúca oceľ
Smallest selling unit: 1 Kus
1Kus
Kus
Description
Lehký nástěnný a závěsový výložník s navařenou základovou deskou.
Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky!
Technical data
Rozmery
| Dĺžka | 40 mm |
|---|---|
| Šírka | 210 mm |
| Výška | 60 mm |
| Rozmer A | 40 mm |
| Rozmer B | 210 mm |
| Rozmer H | 60 mm |
Technické údaje
| Zachovanie funkčnosti | nie |
|---|---|
| Nehrdzavejúca oceľ, morená | áno |
| Rozsah uhla min. | 90 mm |
| Rozsah uhla max. | 90 mm |
| Priemer otvoru | 11 mm |
| Vyhotovenie | Nástenný a závesový výložník |
| F v kN | 1,5 kN |
| Rozmer | B210mm |
| Materiál | Ušľachtilá oceľ, nehrdzavejúca 1.4529 |
| Farba | nehrdzavejúca oceľ |
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
Krivka zaťaženia s dĺžkami konzol v mm
Accessories
Montážne príslušenstvo
Article
Type
Item no.
Amount
FRSB 6x12 F
6406122
Smallest selling unit: 100 Kus
100Kus
Kus
Item no. 6406122
Šroub s plochou kulovou hlavou a maticí kombi FType
FRSB 6x12 F
Smallest selling unit: 100 Kus
100Kus
Kus
