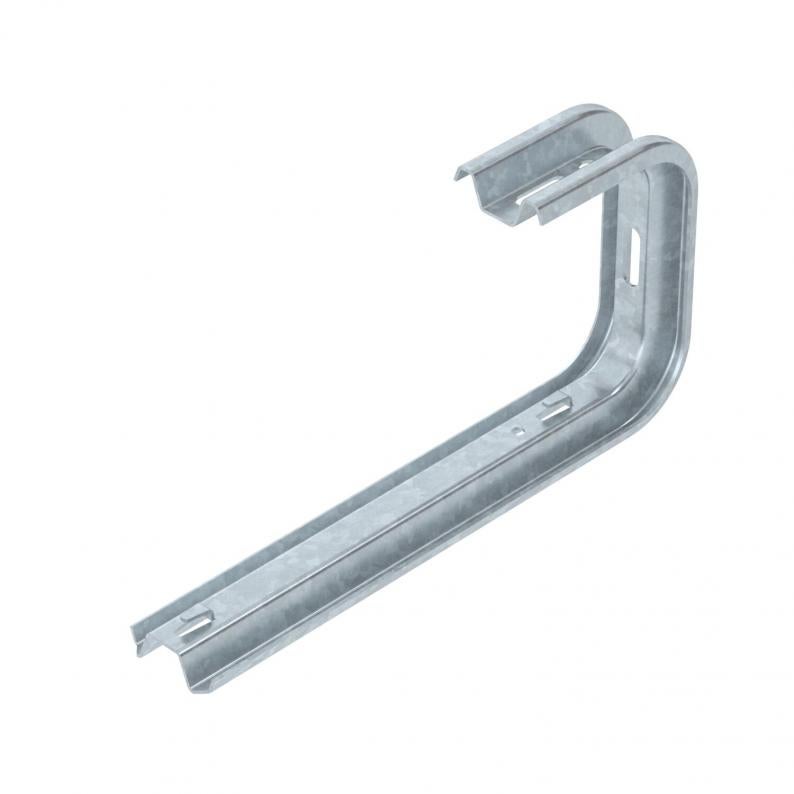

Nástěnný a stropní držák TP FT
Type TPDG 345 FT
|Item no. 6365985
|EAN 4012195076926
Item no. / Type
6365985 / TPDG 345 FT
Šírka
345 mm
Výška
60 mm
pre šírku max.
300 mm
F v kN stena
0,55 kN
F v kN strop
0,5 kN
Farba
pozinkováno
Smallest selling unit: 5 Kus
5Kus
Kus
Description
Nástěnný a stropní držák z profilu TP s upevňovacími jazýčky pro bezšroubové upevnění mřížového žlabu.
Je-li třmen připevněn přímo na stěnu nebo strop, je třeba vždy použít z důvodů stability rozpěrku typu DS 4.
Max. výška bočnice kabelového nosného systému 60 mm.
Technical data
Rozmery
| Dĺžka | 175 mm |
|---|---|
| Šírka | 345 mm |
| Výška | 60 mm |
| Rozmer L | 250 mm |
| Rozmer B | 345 mm |
Technické údaje
| Zachovanie funkčnosti | nie |
|---|---|
| pre šírku min. | 300 |
| pre šírku max. | 300 mm |
| Vhodné na mrežový žľab | áno |
| Vhodné na káblový rebrík | nie |
| Vhodné na káblový žľab | nie |
| Vyhotovenie | Závesný strmeň (C strmeň) |
| F v kN stena | 0,55 kN |
| F v kN strop | 0,5 kN |
| Rozmer | B345mm |
| Povrch | žiarovo zinkované ponorením |
| Materiál | Oceľ |
| Farba | pozinkováno |
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
Krivka zaťaženia s dĺžkami konzol v mm
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolísky po bránu | 1,7545 kg CO2e / 1 Kus |
|---|
