Nástěnný a stropní držák TP FS
Type TPDG 145 FS
|Item no. 6365906
|EAN 4012196511754
Item no. / Type
Šírka
Výška
pre šírku max.
F v kN stena
F v kN strop
Smallest selling unit: 6 Kus
6Kus
Kus
Description

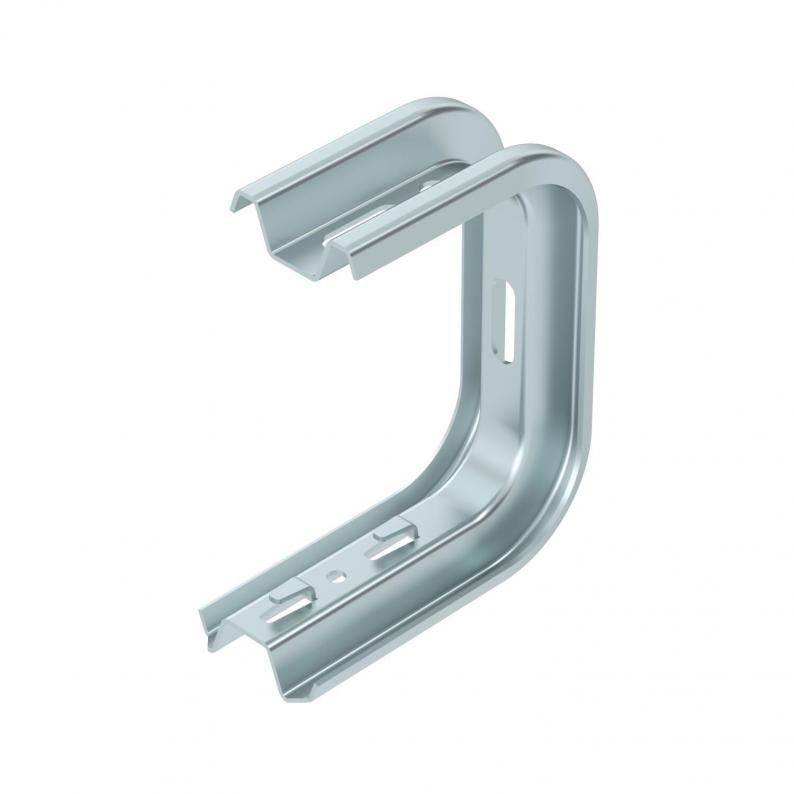

Nástěnný a stropní držák TP s upevňovacími třmeny pro bezšroubové upevnění mřížového žlabu.
Je-li třmen připevněn přímo na stěnu nebo strop, je třeba vždy použít z důvodů stability rozpěrku typu DS 4.
Max. výška bočnice kabelového nosného systému 60 mm.
Technical data

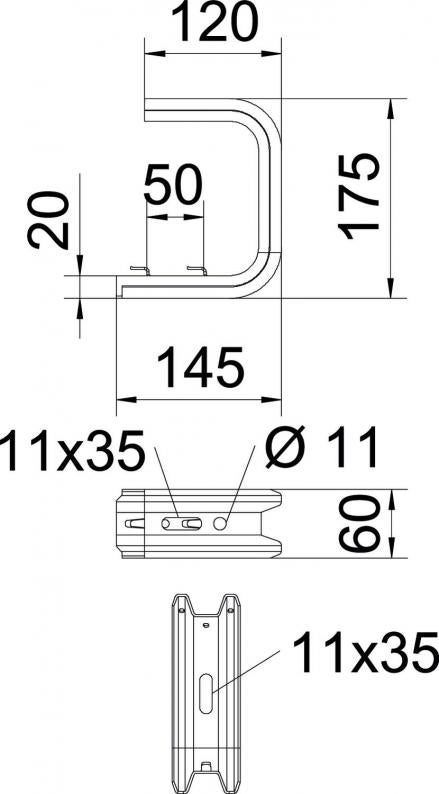

Rozmery
| Dĺžka | 175 mm |
|---|---|
| Šírka | 145 mm |
| Výška | 60 mm |
| Rozmer L | 50 mm |
| Rozmer B | 145 mm |
Technické údaje
| Zachovanie funkčnosti | nie |
|---|---|
| pre šírku min. | 100 |
| pre šírku max. | 100 mm |
| Vhodné na mrežový žľab | áno |
| Vhodné na káblový rebrík | nie |
| Vhodné na káblový žľab | nie |
| Vyhotovenie | Závesný strmeň (C strmeň) |
| F v kN stena | 1,4 kN |
| F v kN strop | 1,3 kN |
| Rozmer | B145mm |
| Povrch | pásovo zinkované |
| Materiál | Oceľ |
| Farba | pozinkováno |
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
Krivka zaťaženia s dĺžkami konzol v mm
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolísky po bránu | 1,2196 kg CO2e / 1 Kus |
|---|
Downloads
0 selected
List technických údajov (1)
Katalógy & brožúry (2)
Vyhlásenia (4)
Návody a tipy (2)
Obrázky produktov (2)
3D údaje na stiahnutie (2)
Variants
Type
Šírka
Výška
pre šírku max.
F v kN stena
F v kN strop
Farba
Item no.
TPDG 145 FS
145
60
100
1,4
1,3
pozinkováno
6365906
TPDG 195 FS
195
60
150
1,05
0,95
pozinkováno
6365914
TPDG 245 FS
245
60
200
0,87
0,8
pozinkováno
6365922
TPDG 345 FS
345
60
300
0,55
0,5
pozinkováno
6365949
Šírka
pre šírku max.
F v kN stena
F v kN strop
TPDG 145 FS
Item no.
6365906
Šírka
145
Výška
60
pre šírku max.
100
F v kN stena
1,4
F v kN strop
1,3
Farba
pozinkováno
TPDG 195 FS
Item no.
6365914
Šírka
195
Výška
60
pre šírku max.
150
F v kN stena
1,05
F v kN strop
0,95
Farba
pozinkováno
TPDG 245 FS
Item no.
6365922
Šírka
245
Výška
60
pre šírku max.
200
F v kN stena
0,87
F v kN strop
0,8
Farba
pozinkováno
TPDG 345 FS
Item no.
6365949
Šírka
345
Výška
60
pre šírku max.
300
F v kN stena
0,55
F v kN strop
0,5
Farba
pozinkováno
