Nástěnný a stropní držák TP FS
Type TPD 145 FS
|Item no. 6363806
|EAN 4012196198610
Item no. / Type
Šírka
Výška
pre šírku max.
F v kN stena
F v kN strop
Smallest selling unit: 1 Kus
1Kus
Kus
Description

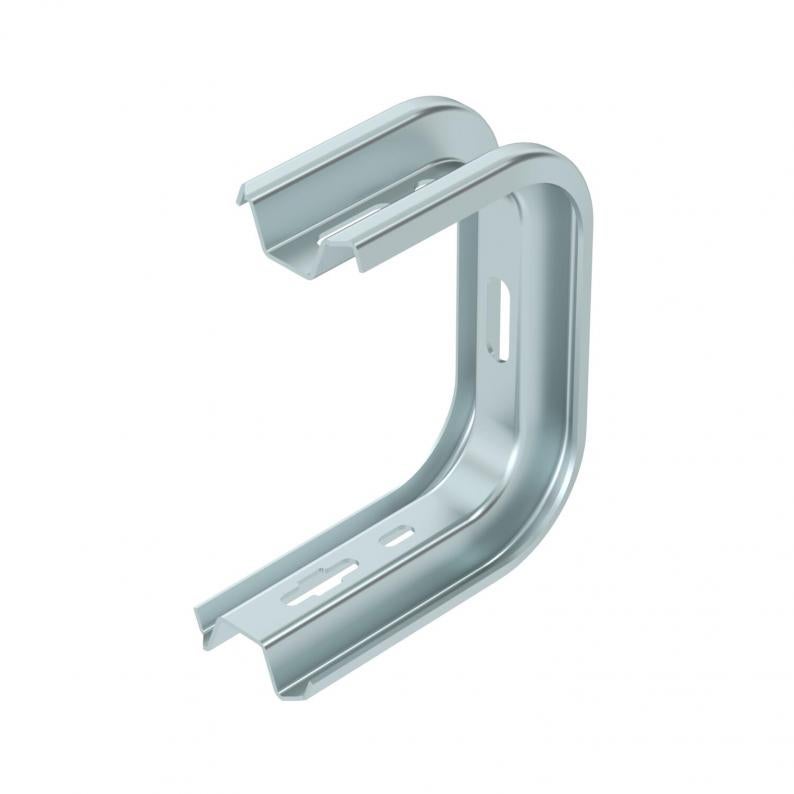

Nástěnný a stropní držák TP pro univerzální připevnění do stavebního objektu.
Důležité upozornění! Je-li třmen připevněn přímo na stěnu nebo na strop, je třeba z důvodů stability vsadit vždy rozpěrku typu DS 4.
Technical data
Rozmery
| Dĺžka | 145 mm |
|---|---|
| Šírka | 145 mm |
| Výška | 60 mm |
| Rozmer B | 145 mm |
| Rozmer H | 175 mm |
Technické údaje
| Zachovanie funkčnosti | nie |
|---|---|
| pre šírku min. | 100 |
| pre šírku max. | 100 mm |
| prestaviteľný | nie |
| Vhodné na mrežový žľab | áno |
| Vhodné na káblový rebrík | áno |
| Vhodné na káblový žľab | áno |
| Vyhotovenie | Závesný strmeň (C strmeň) |
| F v kN stena | 1,4 kN |
| F v kN strop | 1,3 kN |
| Rozmer | B145mm |
| Povrch | pásovo zinkované |
| Materiál | Oceľ |
| Farba | pozinkováno |
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
Krivka zaťaženia s dĺžkami konzol v mm
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolísky po bránu | 1,2184 kg CO2e / 1 Kus |
|---|
Downloads
0 selected
List technických údajov (1)
Katalógy & brožúry (2)
Vyhlásenia (3)
Návody a tipy (2)
Obrázky produktov (2)
3D údaje na stiahnutie (2)
Variants
Type
Šírka
Výška
pre šírku max.
F v kN stena
F v kN strop
Farba
Item no.
TPD 145 FS
145
60
100
1,4
1,3
pozinkováno
6363806
TPD 245 FS
245
60
200
0,87
0,8
pozinkováno
6363814
TPD 345 FS
345
60
300
0,55
0,5
pozinkováno
6363822
TPD 445 FS
445
60
400
0,45
0,35
pozinkováno
6363826
TPD 545 FS
545
60
500
0,35
0,25
pozinkováno
6363829
Šírka
pre šírku max.
F v kN stena
F v kN strop
TPD 145 FS
Item no.
6363806
Šírka
145
Výška
60
pre šírku max.
100
F v kN stena
1,4
F v kN strop
1,3
Farba
pozinkováno
TPD 245 FS
Item no.
6363814
Šírka
245
Výška
60
pre šírku max.
200
F v kN stena
0,87
F v kN strop
0,8
Farba
pozinkováno
TPD 345 FS
Item no.
6363822
Šírka
345
Výška
60
pre šírku max.
300
F v kN stena
0,55
F v kN strop
0,5
Farba
pozinkováno
TPD 445 FS
Item no.
6363826
Šírka
445
Výška
60
pre šírku max.
400
F v kN stena
0,45
F v kN strop
0,35
Farba
pozinkováno
TPD 545 FS
Item no.
6363829
Šírka
545
Výška
60
pre šírku max.
500
F v kN stena
0,35
F v kN strop
0,25
Farba
pozinkováno
