Montážní lišta MS4141, výřez 22 mm, FT, děrovaná
Type MS4141P0200FT
|Item no. 1122509
|EAN 4012195484516
Item no. / Type
Dĺžka
Šírka
Výška
Hrúbka materiálu
This item is a discontinued product!
Smallest selling unit: 1 Kus
1Kus
Kus
Description
Těžká profilová lišta C pro individuální instalaci nosných konstrukcí, např. pro kabelové žlaby nebo jako konzola pro skříňové rozvaděče. Lze použít také k ukládání kabelů, ve spojení s třmenovými příchytkami s patkou U.
Technical data

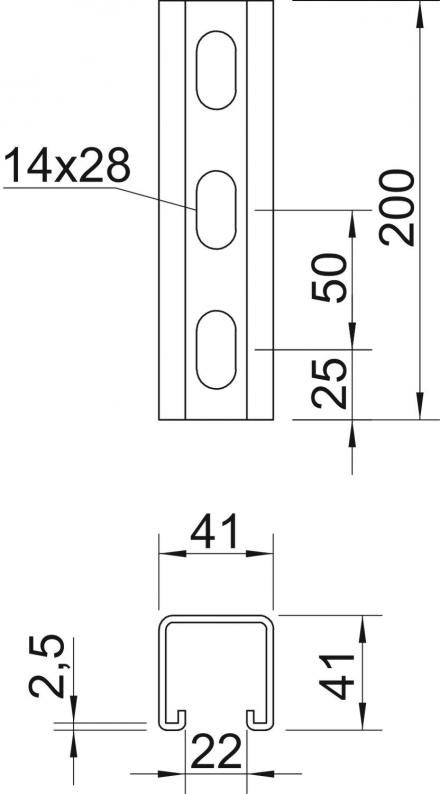

Rozmery
| Dĺžka | 200 mm |
|---|---|
| Šírka | 41 mm |
| Výška | 41 mm |
| Rozmer L | 200 mm |
Technické údaje
| Zachovanie funkčnosti | áno |
|---|---|
| Šírka výrezu | 22 mm |
| Hrúbka materiálu | 2,5 mm |
| Statická hodnota A | 2,97 cm² |
| Statická hodnota ly | 6,05 cm⁴ |
| Statická hodnota lz | 9,01 cm⁴ |
| Statická hodnota Wy | 2,91 cm³ |
| Statická hodnota Wz | 4,4 cm³ |
| Veľkosť otvoru | 14x28 |
| Tvar profilu | Profil C |
| Druh dierovania | Chrbát dierovaný |
| Vzdialenosť medzi vŕtacími otvormi, v strede | 50 mm |
| S dierovaním | áno |
| Oddeliteľný | nie |
| S ozubením | áno |
| Vyhotovenie | Jednoduchý profil |
| Rozmer | 200x41x41 |
| Povrch | žiarovo zinkované ponorením |
| Materiál | Oceľ |
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolísky po bránu | 1,1253 kg CO2e / 1 Kus |
|---|
Accessories
Systémové príslušenstvo
Article
Type
Item no.
Amount
2056U 28 FT
1175289
Smallest selling unit: 100 Kus
100Kus
Kus
Item no. 1175289
Třmenová příchytka, jednoduchá plastová přítlačná opěrka, FTType
2056U 28 FT
Smallest selling unit: 100 Kus
100Kus
Kus
Downloads
0 selected
List technických údajov (1)
Katalógy & brožúry (4)
Vyhlásenia (4)
Obrázky produktov (3)
3D údaje na stiahnutie (2)
Variants
Type
Dĺžka
Šírka
Výška
Hrúbka materiálu
Povrch
Item no.
MS4141P0200FT
200
41
41
2,5
žiarovo zinkované ponorením
1122509
MS4141P0300FT
300
41
41
2,5
žiarovo zinkované ponorením
1122517
MS4141P0400FT
400
41
41
2,5
žiarovo zinkované ponorením
1122525
MS4141P0500FT
500
41
41
2,5
žiarovo zinkované ponorením
1122533
MS4141P0600FT
600
41
41
2,5
žiarovo zinkované ponorením
1122541
MS4141P0700FT
700
41
41
2,5
žiarovo zinkované ponorením
1122568
MS4141P0800FT
800
41
41
2,5
žiarovo zinkované ponorením
1122576
MS4141P0900FT
900
41
41
2,5
žiarovo zinkované ponorením
1122584
