Kabelový žebřík SLG 45, 3 m FS
Type SLG 430 NS 3 FS
|Item no. 6200543
|EAN 4012195063582
Item no. / Type
Dĺžka
Šírka
Hrúbka bočnice
This item is a discontinued product!
Smallest selling unit: 3 m
3m
m
Description

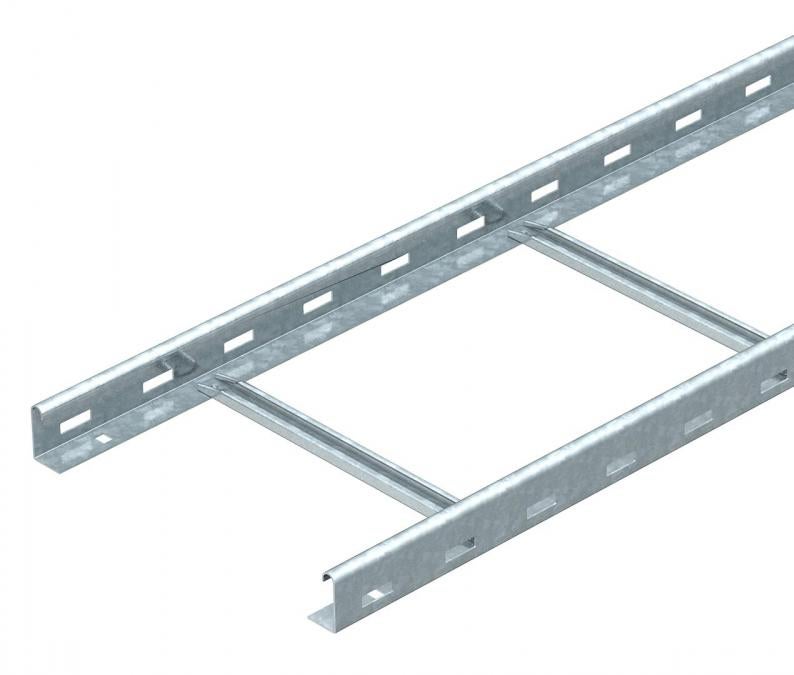

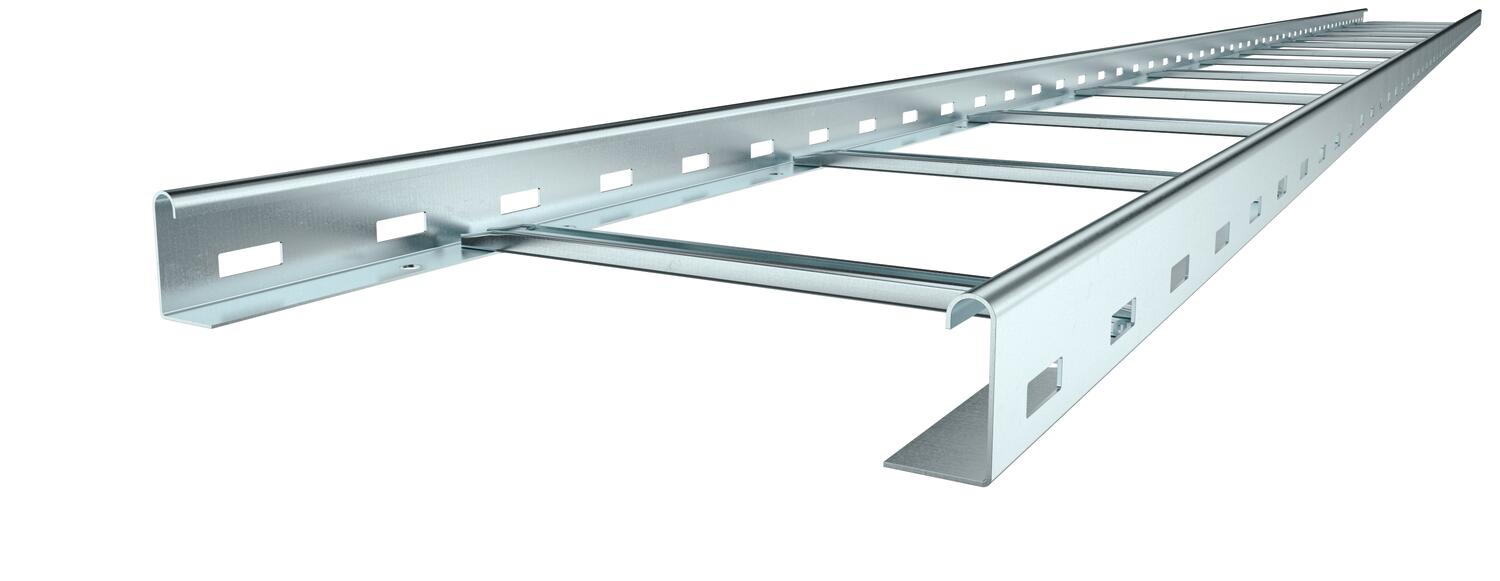

Kabelový žebřík s výškou bočnice 45 mm a s přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
Kabelový žebřík je dodáván složený.
Vhodnou třmenovou příchytku typu 2056 N najdete v oddílu Systémy stoupacích žebříků.
Technical data

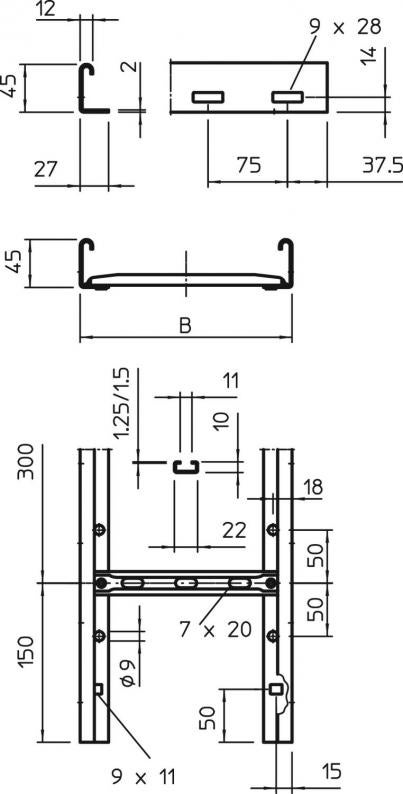

Rozmery
| Dĺžka | 3000 mm |
|---|---|
| Šírka | 300 mm |
| Výška | 45 mm |
| Rozmer B | 300 mm |
Technické údaje
| Zachovanie funkčnosti | nie |
|---|---|
| Bočné dierovanaie | áno |
| Vyhotovenie s veľkým rozpätím | nie |
| Úžitkový prierez | 103 cm² |
| Nehrdzavejúca oceľ, morená | nie |
| Úžitkový prierez | 10300 mm² |
| Odstup priečok | 300 mm |
| Vyhotovenie priečok | Profil dierovaný |
| Vyhotovenie bočnice | plochý profil |
| Upevnenie priečky | nitované slepými nitmi |
| Vyhotovenie bočnej steny | Profil (otvorený) |
| Rozmer | 45x300x3000 |
| Hrúbka bočnice | 2 mm |
| Rozmer | 45x300x3000 |
| Povrch | pásovo zinkované |
| Materiál | Oceľ |
Zaťaženie
| Vzdialenosť podpier 1,5 m | 2,75 kN/m |
|---|---|
| Vzdialenosť podpier 2,0 m | 2 kN/m |
| Vzdialenosť podpier 3,0 m | 1 kN/m |
| Vzdialenosť podpier 4,0 m | 0,55 kN/m |
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolísky po bránu | 6,906 kg CO₂e / 1 meter |
|---|
Accessories
Montážne príslušenstvo
Article
Type
Item no.
Amount
Downloads
0 selected
List technických údajov (1)
Katalógy & brožúry (3)
Vyhlásenia (1)
Návody a tipy (2)
Obrázky produktov (3)
3D údaje na stiahnutie (1)
Variants
Type
Dĺžka
Šírka
Zachovanie funkčnosti
Hrúbka bočnice
Povrch
Materiál
Item no.
SLG 430 NS 3 FS
3000
300
nie
2
pásovo zinkované
Oceľ
6200543
SLG 450 NS 3 FS
3000
500
nie
2
pásovo zinkované
Oceľ
6200549
Šírka
SLG 430 NS 3 FS
Item no.
6200543
Dĺžka
3000
Šírka
300
Zachovanie funkčnosti
nie
Hrúbka bočnice
2
Povrch
pásovo zinkované
Materiál
Oceľ
SLG 450 NS 3 FS
Item no.
6200549
Dĺžka
3000
Šírka
500
Zachovanie funkčnosti
nie
Hrúbka bočnice
2
Povrch
pásovo zinkované
Materiál
Oceľ
