Kabelový žebřík s trapézovou příčkou, standardní, hliník

Type SL 62 100 ALU

Item no. 7099752

EAN 4012196509973

undefined

Show all variants

Item no. / Type

7099752 / SL 62 100 ALU

Dĺžka

3000 mm

Šírka

100 mm

Zachovanie funkčnosti

nie

Hrúbka bočnice

5 mm

This item is a discontinued product!

Smallest selling unit: 3 m

Description

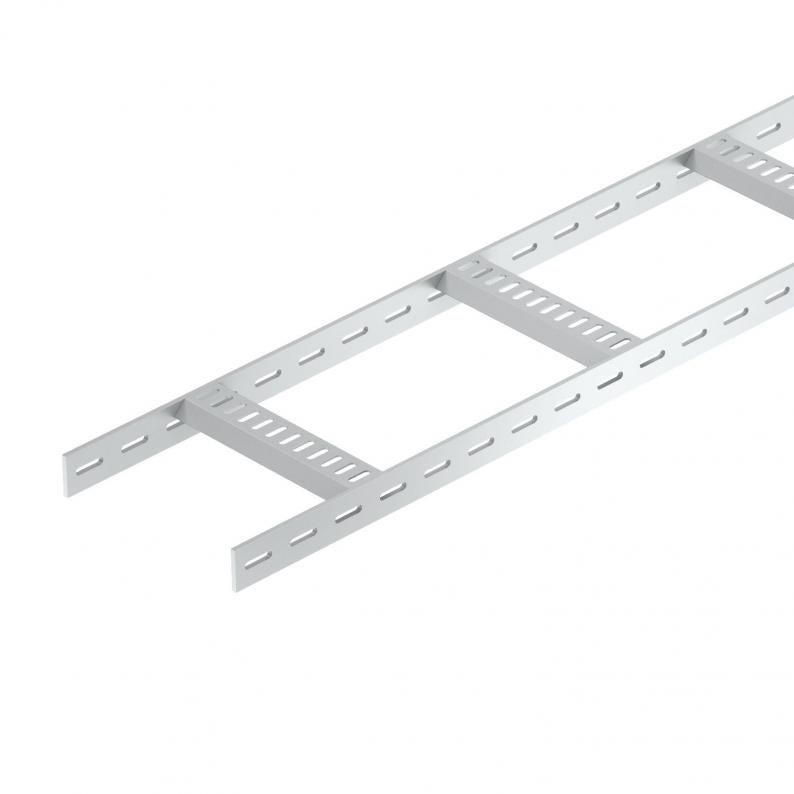

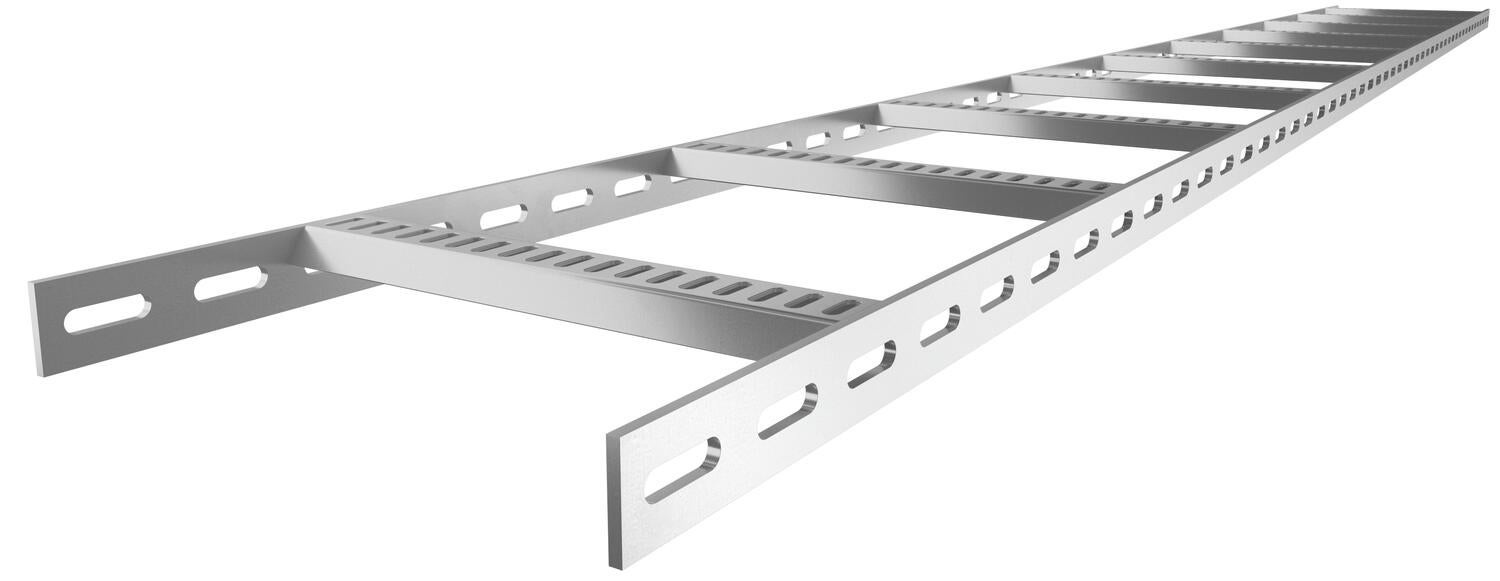

Kabelový žebřík pro stavbu lodí s děrovanou bočnicí výšky 40 mm s přivařenými dolů otevřenými a děrovanými trapézovými příčkami.

Kabelový žebřík pro stavbu lodí se dodává na přání také v provedení z oceli bez povrchové úpravy.

Technical data

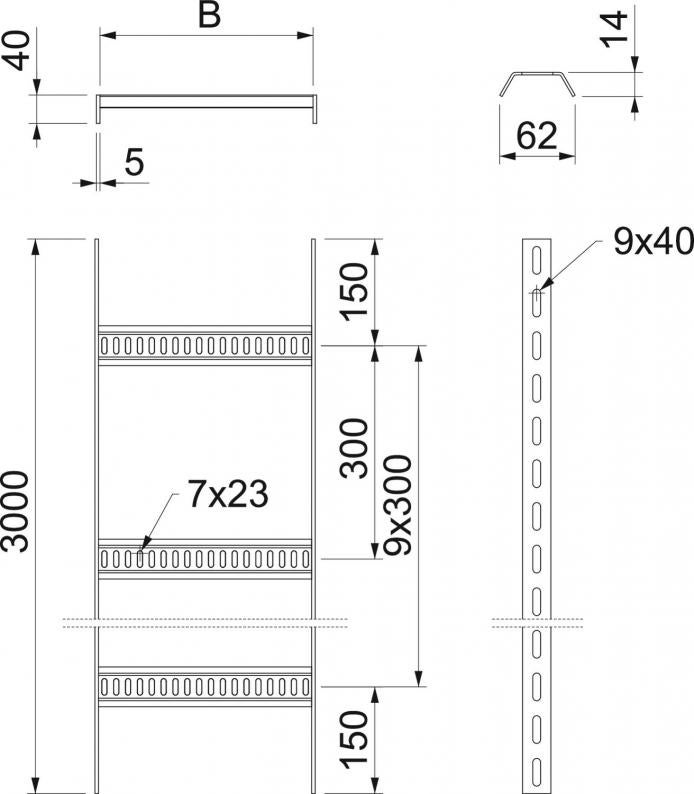

Rozmery

Dĺžka	3000 mm
Šírka	100 mm
Výška	40 mm
Rozmer B	110 mm

Technické údaje

Zachovanie funkčnosti	nie
Bočné dierovanaie	áno
Vyhotovenie s veľkým rozpätím	nie
Nehrdzavejúca oceľ, morená	nie
Odstup priečok	300 mm
Vyhotovenie priečok	Profil dierovaný
Vyhotovenie bočnice	plochý profil
Upevnenie priečky	zvárané
Hrúbka bočnice	5 mm
Rozmer	40x110x3000
Povrch	morené
Materiál	Hliník
Farba	hliníková

Zaťaženie

Vzdialenosť podpier 1,5 m	1,4 kN/m
Vzdialenosť podpier 2,0 m	0,65 kN/m
Vzdialenosť podpier 2,5 m	0,35 kN/m
Vzdialenosť podpier 3,0 m	0,2 kN/m

Záťažový diagram káblového rebríka typu SL62 ALU

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou

Vzdialenosť podpier v m

Prehyb priečnika v mm pri prípustnom kN/m

Schéma zaťaženia pri skúšobnej metóde

Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm

Krivka prehybu priečnika podľa vzdialenosti podpier

page.product.environmentalData.environmentalData

CO2 stopa (GWP) od kolísky po bránu	15,5977 kg CO₂e / 1 meter
