Kabelový žebřík s příčkou Z, lehký FT
Type SLZ L 100 FT
|Item no. 7098002
|EAN 4012195707646
Item no. / Type
Dĺžka
Šírka
Hrúbka bočnice
Smallest selling unit: 3 m
3m
m
Description

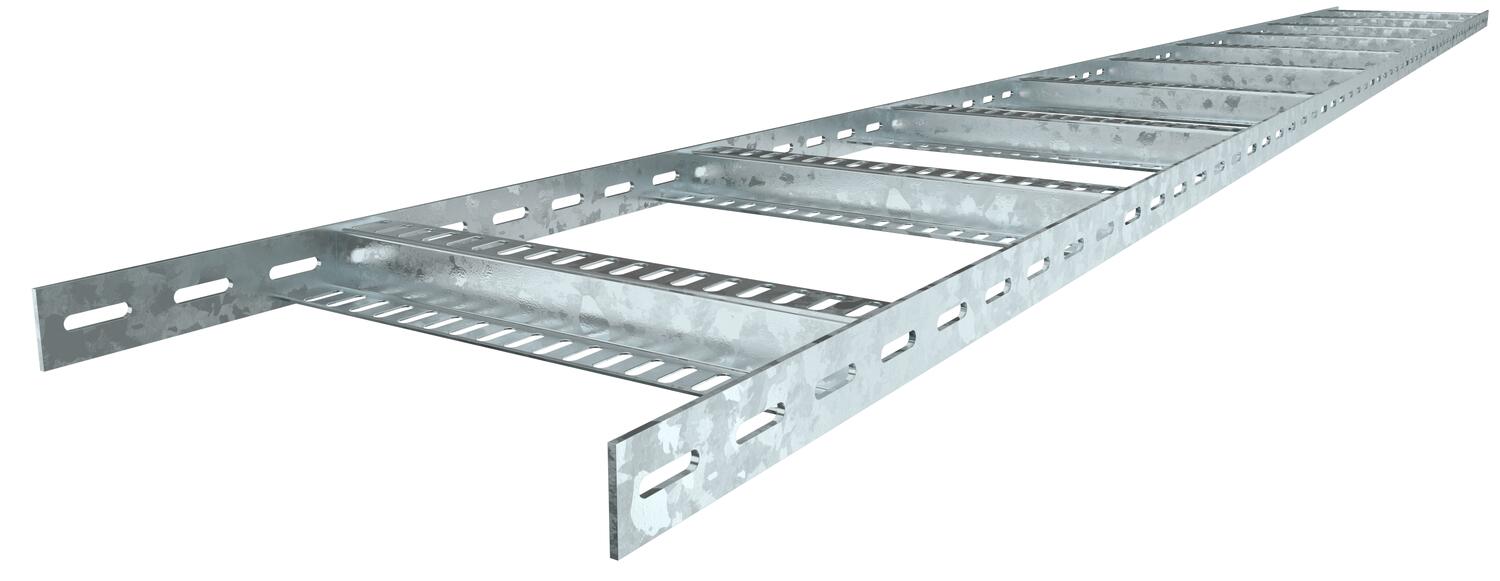

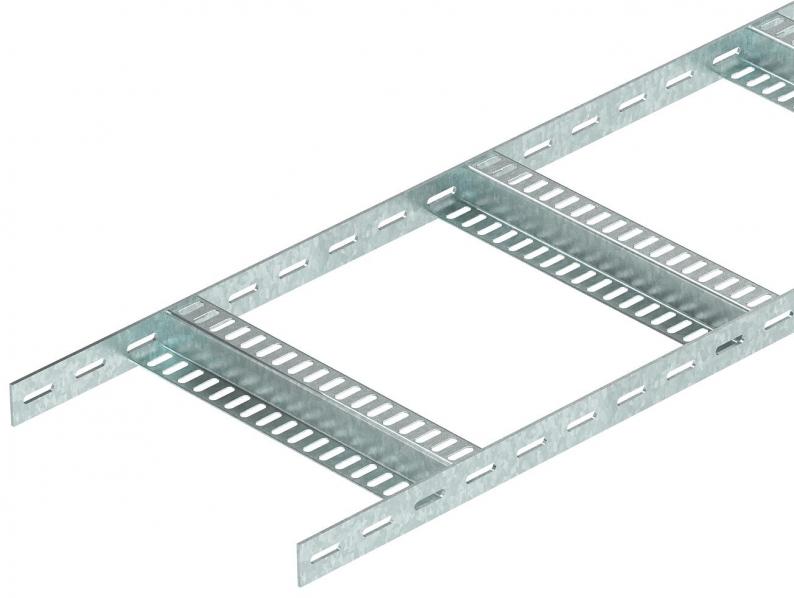

Lodní kabelový žebřík v lehkém provedení, s děrovanou bočnicí výšky 35 mm s přivařenými děrovanými příčkami tvaru Z. Zatížení ověřeno dle požadavků IEC v kombinaci se spojkou typu SLV.
Kabelový žebřík pro lodní stavitelství včetně tvarových dílů dodáváme na přání také v provedení z ušlechtilé oceli. Možnost práškového nástřiku v barvách RAL.
Technical data
Rozmery
| Dĺžka | 3000 mm |
|---|---|
| Šírka | 100 mm |
| Výška | 35 mm |
| Rozmer B | 106 mm |
Technické údaje
| Zachovanie funkčnosti | nie |
|---|---|
| Bočné dierovanaie | áno |
| Vyhotovenie s veľkým rozpätím | nie |
| Nehrdzavejúca oceľ, morená | nie |
| Odstup priečok | 300 mm |
| Vyhotovenie priečok | Profil dierovaný |
| Vyhotovenie bočnice | plochý profil |
| Upevnenie priečky | zvárané |
| Rozmer | 35x100 |
| Hrúbka bočnice | 3 mm |
| Rozmer | 35x106x3000 |
| Povrch | žiarovo zinkované ponorením |
| Materiál | Oceľ |
| Farba | pozinkováno |
Zaťaženie
| Vzdialenosť podpier 1,5 m | 1,5 kN/m |
|---|---|
| Vzdialenosť podpier 2,0 m | 0,85 kN/m |
| Vzdialenosť podpier 2,5 m | 0,35 kN/m |
| Vzdialenosť podpier 3,0 m | 0,25 kN/m |
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier
Schéma zaťaženia pri skúšobnej metóde
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolísky po bránu | 4,0504 kg CO2e / 1 meter |
|---|
Accessories
Montážne príslušenstvo
Article
Type
Item no.
Amount
Downloads
0 selected
List technických údajov (1)
Katalógy & brožúry (3)
Vyhlásenia (5)
Návody a tipy (1)
Obrázky produktov (3)
3D údaje na stiahnutie (1)
Variants
Type
Dĺžka
Šírka
Zachovanie funkčnosti
Hrúbka bočnice
Item no.
SLZ L 100 FT
3000
100
nie
3
7098002
SLZ L 200 FT
3000
200
nie
3
7098006
SLZ L 300 FT
3000
300
nie
3
7098008
SLZ L 400 FT
3000
400
nie
3
7098010
SLZ L 500 FT
3000
500
nie
3
7098012
SLZ L 600 FT
3000
600
nie
3
7098014
