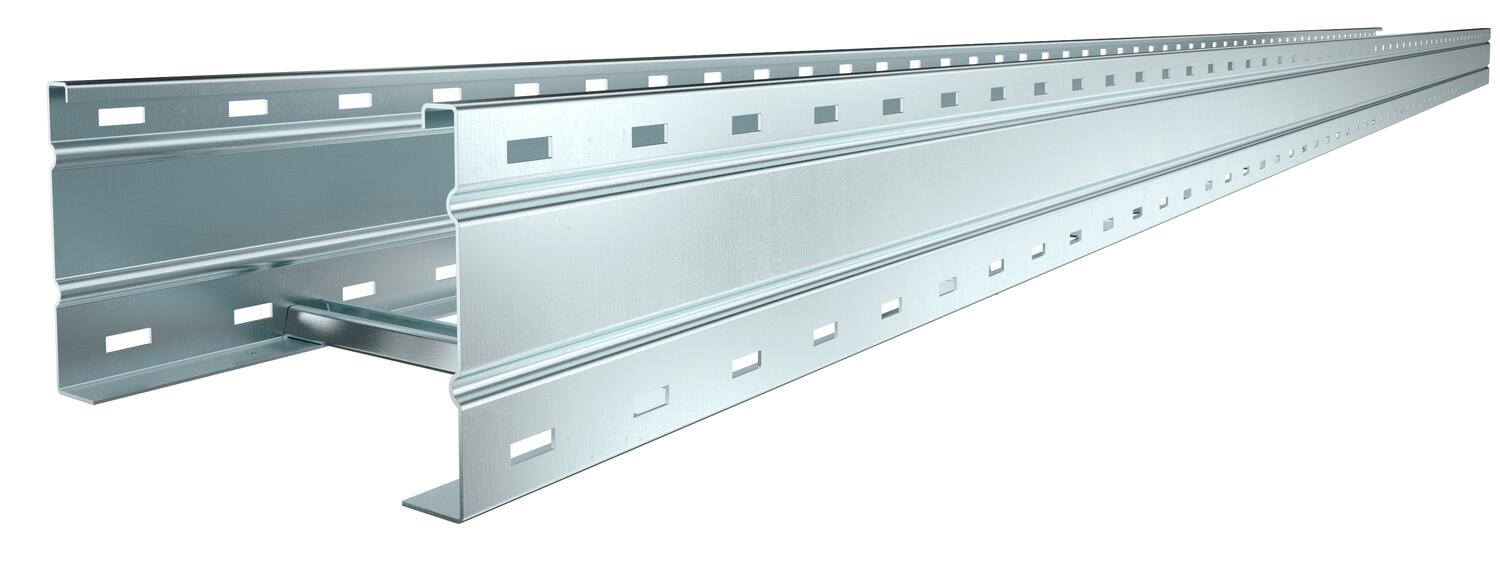

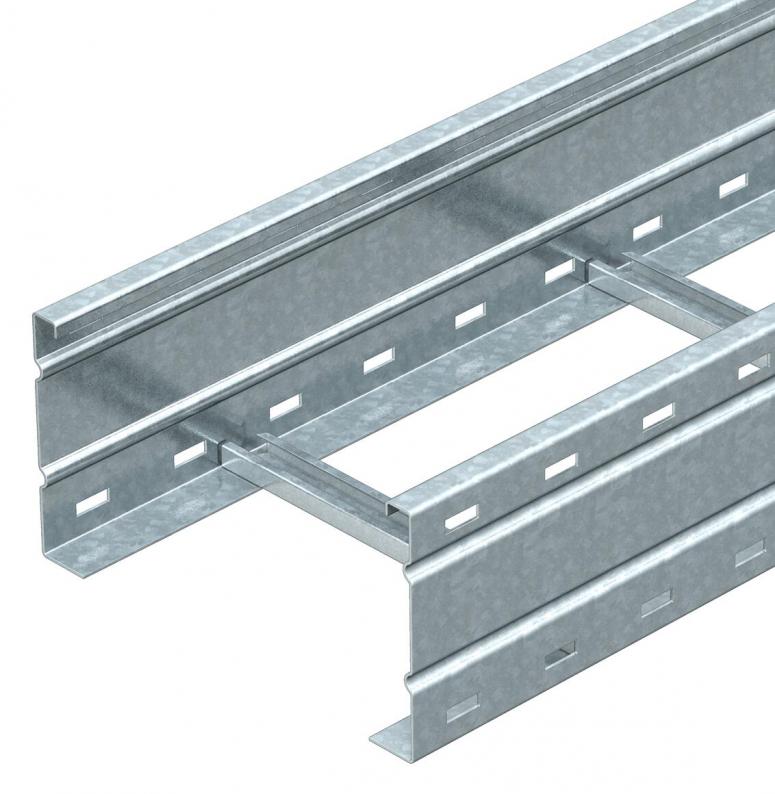

Kabelový žebřík pro velká rozpětí WKLG 160 FS
Type WKLG 1620 FS
|Item no. 6227023
|EAN 4012196169092
Item no. / Type
Dĺžka
Šírka
Hrúbka bočnice
Smallest selling unit: 6 m
6m
m
Description
Kabelový žebřík pro velká rozpětí s děrovanou bočnicí o výšce 160 mm. Upevnění kabelů a vedení pomocí třmenové příchytky typu 2056.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
Spojky typu WRV 160 je nutné zvlášť objednat.
Technical data

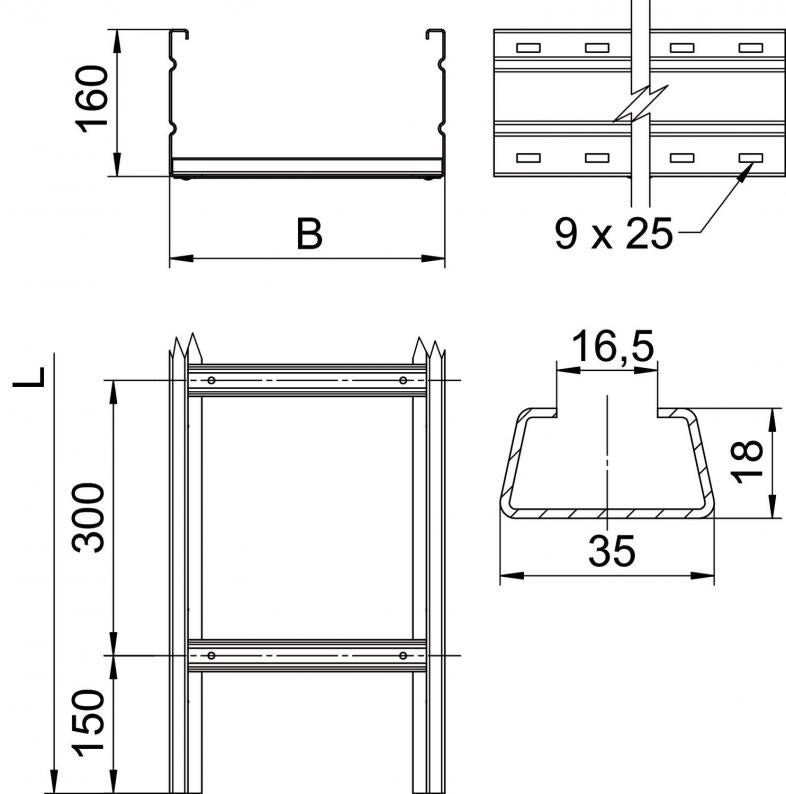

Rozmery
| Dĺžka | 6000 mm |
|---|---|
| Šírka | 200 mm |
| Výška | 160 mm |
| Rozmer L | 6000 mm |
| Rozmer B | 200 mm |
| Rozmer štrbiny priečky | 16,50 |
Technické údaje
| Zachovanie funkčnosti | nie |
|---|---|
| Bočné dierovanaie | áno |
| Vyhotovenie s veľkým rozpätím | áno |
| Úžitkový prierez | 282 cm² |
| Nehrdzavejúca oceľ, morená | nie |
| Úžitkový prierez | 28200 mm² |
| Vyhotovenie priečok | Profil nedierovaný |
| Upevnenie priečky | plne znitované |
| Rozmer | 160 x 200 |
| Hrúbka bočnice | 2 mm |
| Rozmer | 160x200x6000 |
| Povrch | pásovo zinkované |
| Materiál | Oceľ |
| Farba | pozinkováno |
Zaťaženie
| Vzdialenosť podpier 3,0 m | 2,9 kN/m |
|---|---|
| Vzdialenosť podpier 3,5 m | 2,59 kN/m |
| Vzdialenosť podpier 4,0 m | 2,3 kN/m |
| Vzdialenosť podpier 4,5 m | 2,04 kN/m |
| Vzdialenosť podpier 5,0 m | 1,8 kN/m |
| Vzdialenosť podpier 6,0 m | 1,4 kN/m |
| Vzdialenosť podpier 7,0 m | 1 kN/m |
| Vzdialenosť podpier 8,0 m | 0,7 kN/m |
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolísky po bránu | 17,6987 kg CO2e / 1 meter |
|---|
Accessories
Systémové príslušenstvo
Article
Type
Item no.
Amount
Item no. 6227902
45° úhlová spojka, vnitřní, 160 FSType
WRWV 160 I FS
Smallest selling unit: 1 Kus
1Kus
Kus
Downloads
0 selected
List technických údajov (1)
Vyhlásenia (5)
Certifikáty (1)
Návody a tipy (2)
Obrázky produktov (3)
3D údaje na stiahnutie (2)
Variants
Type
Dĺžka
Šírka
Zachovanie funkčnosti
Hrúbka bočnice
Item no.
WKLG 1620 FS
6000
200
nie
2
6227023
WKLG 1630 FS
6000
300
nie
2
6227031
WKLG 1640 FS
6000
400
nie
2
6227058
WKLG 1650 FS
6000
500
nie
2
6227066
WKLG 1660 FS
6000
600
nie
2
6227074
