Kabelový žebřík pro velká rozpětí WKLG 160 A4

Kabelový žebřík pro velká rozpětí WKLG 160 A4

Type WKLG 1620 A4
|
Item no. 6227170
|
EAN 4012195909965
Show all variants
Item no. / Type
Dĺžka
Šírka
Hrúbka bočnice

Smallest selling unit: 6 m

m

Description

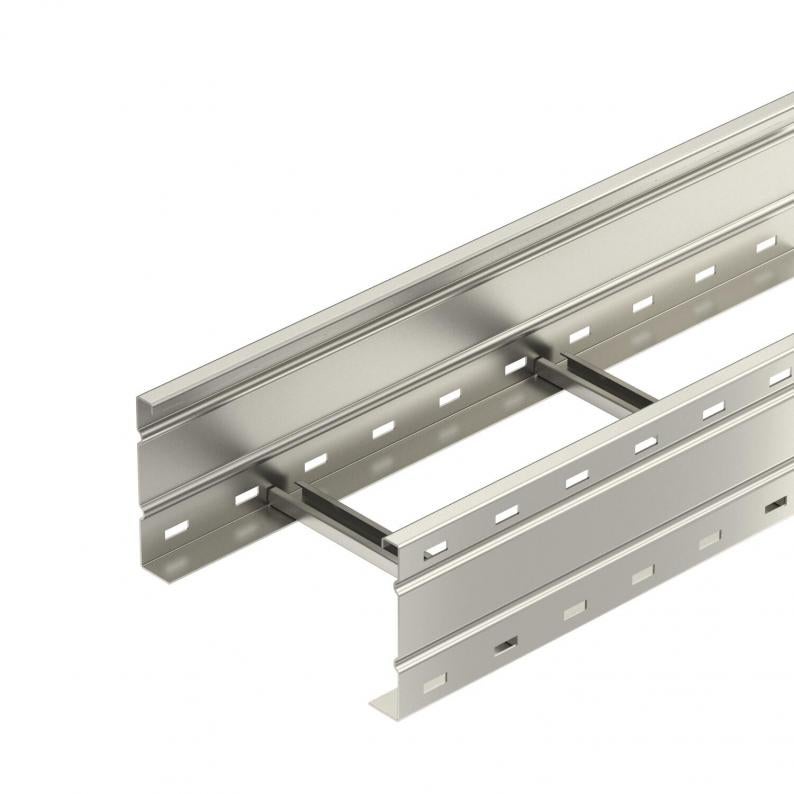

Kabelový žebřík pro velká rozpětí s děrovanou bočnicí o výšce 160 mm. Upevnění kabelů a vedení pomocí třmenové příchytky typu 2056.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Spojky typu WRV 160 je nutné zvlášť objednat.

  • Magnetický útlum stínění
  • Communautés Européennes, Vyhlásenie ES o zhode podľa smerníc ES
  • Prohlášení o shodě UKCA

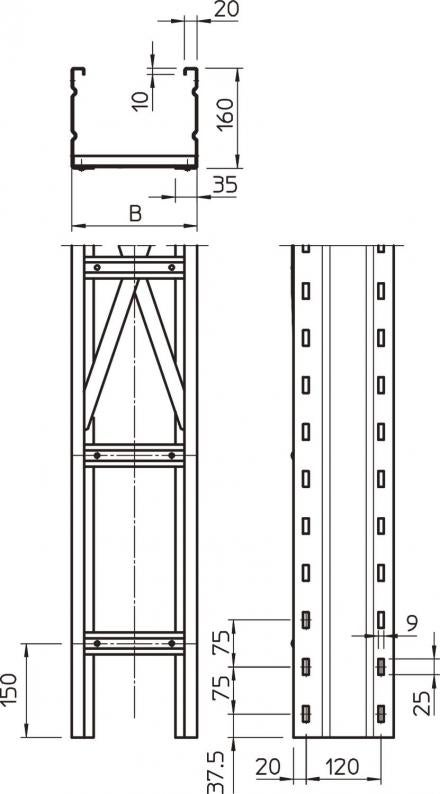

  • Kabelový žebřík pro velká rozpětí, výška bočnice 160 mm
  • Environmentální prohlášení o produktu (EPD)
  • Uhlíková stopa (PCF)

Technical data

Rozmery

Dĺžka6000 mm
Šírka200 mm
Výška160 mm
Rozmer L6000 mm
Rozmer B200 mm
Rozmer štrbiny priečky16,50

Technické údaje

Zachovanie funkčnostinie
Bočné dierovanaieáno
Vyhotovenie s veľkým rozpätímáno
Úžitkový prierez282 cm²
Nehrdzavejúca oceľ, morenánie
Úžitkový prierez28200 mm²
Vyhotovenie priečokProfil nedierovaný
Vyhotovenie bočniceProfil (otvorený)
Upevnenie priečkyplne znitované
Hrúbka bočnice2 mm
Rozmer160x200x6000
Povrchlesklá, dodatočne upravená
MateriálUšľachtilá oceľ, nehrdzavejúca 1.4571
Farbanehrdzavejúca oceľ

Zaťaženie

Vzdialenosť podpier 3,0 m2,9 kN/m
Vzdialenosť podpier 3,5 m2,59 kN/m
Vzdialenosť podpier 4,0 m2,3 kN/m
Vzdialenosť podpier 4,5 m2,04 kN/m
Vzdialenosť podpier 5,0 m1,8 kN/m
Vzdialenosť podpier 6,0 m1,4 kN/m
Vzdialenosť podpier 7,0 m1 kN/m
Vzdialenosť podpier 8,0 m0,7 kN/m
Záťažový diagram káblového rebríka pre veľké rozpätie typu WKLG 160

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou

Vzdialenosť podpier v m

Prehyb priečnika v mm pri prípustnom kN/m

Schéma zaťaženia pri skúšobnej metóde

Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm

Krivka prehybu priečnika podľa vzdialenosti podpier

page.product.environmentalData.environmentalData

CO2 stopa (GWP) od kolísky po bránu36,664 kg CO2e / 1 meter

Accessories

Systémové príslušenstvo

Item no. 6227730

Podélné spojky A4
Type
WRVL 160 A4

Smallest selling unit: 2 Kus

Kus

Item no. 7164017

Odbočný plech A2
Type
LAB 20 A2

Smallest selling unit: 1 Kus

Kus
