Kabelový žebřík pro velká rozpětí WKLG 110 A2
Type WKLG 1120 A2
|Item no. 6311202
|EAN 4012195037262
Item no. / Type
Dĺžka
Šírka
Hrúbka bočnice
Smallest selling unit: 6 m
6m
m
Description
Kabelový žebřík pro velká rozpětí s děrovanou bočnicí o výšce 110 mm. Upevnění kabelů a vedení pomocí třmenové příchytky typu 2056.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
Podélné spojky typu WRVL 110 je nutné zvlášť objednat.
Technical data

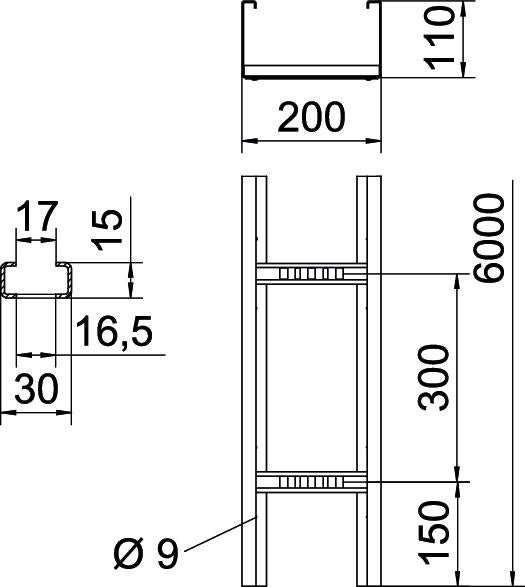

Rozmery
| Dĺžka | 6000 mm |
|---|---|
| Šírka | 200 mm |
| Výška | 110 mm |
| Rozmer L | 6000 mm |
| Rozmer B | 200 mm |
| Rozmer štrbiny priečky | 17,00 |
Technické údaje
| Zachovanie funkčnosti | nie |
|---|---|
| Bočné dierovanaie | áno |
| Vyhotovenie s veľkým rozpätím | áno |
| Úžitkový prierez | 186 cm² |
| Nehrdzavejúca oceľ, morená | nie |
| Úžitkový prierez | 18600 mm² |
| Vyhotovenie priečok | Profil dierovaný |
| Vyhotovenie bočnice | Profil (otvorený) |
| Upevnenie priečky | plne znitované |
| Rozmer | 110x200 |
| Hrúbka bočnice | 2 mm |
| Rozmer | 110x200x6000 |
| Povrch | lesklá, dodatočne upravená |
| Materiál | Ušľachtilá oceľ, nehrdzavejúca 1.4301 |
| Farba | nehrdzavejúca oceľ |
Zaťaženie
| Vzdialenosť podpier 3,0 m | 2,3 kN/m |
|---|---|
| Vzdialenosť podpier 3,5 m | 1,9 kN/m |
| Vzdialenosť podpier 4,0 m | 1,6 kN/m |
| Vzdialenosť podpier 4,5 m | 1,33 kN/m |
| Vzdialenosť podpier 5,0 m | 1,1 kN/m |
| Vzdialenosť podpier 6,0 m | 0,8 kN/m |
| Vzdialenosť podpier 7,0 m | 0,4 kN/m |
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolísky po bránu | 28,2061 kg CO2e / 1 meter |
|---|
