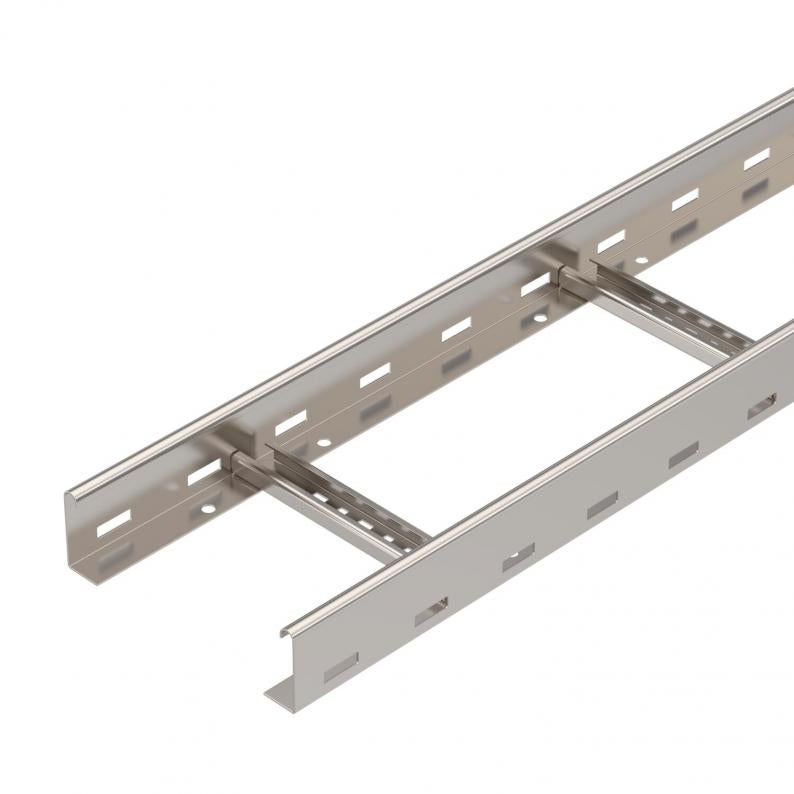

Kabelový žebřík LG 60, 6 m VS A4
Type LG 620 VS6 A4
|Item no. 6101200
|EAN 4012196159314
Item no. / Type
Dĺžka
Šírka
Hrúbka bočnice
Smallest selling unit: 6 m
6m
m
Description
Kabelový žebřík s výškou bočnice 60 mm s přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
Kabelový žebřík je dodáván složený.
Vhodnou třmenovou příchytku typu BS-H... najdete v části Systémy stoupacích žebříků.
Technical data
Rozmery
| Dĺžka | 6000 mm |
|---|---|
| Šírka | 200 mm |
| Výška | 60 mm |
| Rozmer B | 200 mm |
| Rozmer štrbiny priečky | 16,50 |
Technické údaje
| Zachovanie funkčnosti | nie |
|---|---|
| Bočné dierovanaie | áno |
| Vyhotovenie s veľkým rozpätím | nie |
| Úžitkový prierez | 98 cm² |
| Nehrdzavejúca oceľ, morená | nie |
| Úžitkový prierez | 9800 mm² |
| Odstup priečok | 300 mm |
| Vyhotovenie priečok | Profil dierovaný |
| Vyhotovenie bočnice | plochý profil |
| Upevnenie priečky | nitované slepými nitmi |
| Rozmer | 60x200x6000 |
| Hrúbka bočnice | 1,5 mm |
| Rozmer | 60x200x6000 |
| Povrch | lesklá, dodatočne upravená |
| Materiál | Ušľachtilá oceľ, nehrdzavejúca 1.4571 |
| Farba | nehrdzavejúca oceľ |
Zaťaženie
| Vzdialenosť podpier 1,5 m | 3,1 kN/m |
|---|---|
| Vzdialenosť podpier 2,0 m | 2,25 kN/m |
| Vzdialenosť podpier 2,5 m | 1,5 kN/m |
| Vzdialenosť podpier 3,0 m | 1,1 kN/m |
| Vzdialenosť podpier 3,5 m | 0,75 kN/m |
| Vzdialenosť podpier 4,0 m | 0,45 kN/m |
| Vzdialenosť podpier 4,5 m | 0,3 kN/m |
| Vzdialenosť podpier 5,0 m | 0,15 kN/m |
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolísky po bránu | 13,6246 kg CO2e / 1 meter |
|---|
Accessories
Systémové príslušenstvo
Article
Type
Item no.
Amount
Downloads
0 selected
List technických údajov (1)
Katalógy & brožúry (4)
Vyhlásenia (5)
Návody a tipy (2)
Obrázky produktov (2)
3D údaje na stiahnutie (1)
Variants
Type
Dĺžka
Šírka
Zachovanie funkčnosti
Hrúbka bočnice
Povrch
Materiál
Item no.
LG 620 VS6 A4
6000
200
nie
1,5
lesklá, dodatočne upravená
Ušľachtilá oceľ, nehrdzavejúca 1.4571
6101200
LG 630 VS6 A4
6000
300
nie
1,5
lesklá, dodatočne upravená
Ušľachtilá oceľ, nehrdzavejúca 1.4571
6101208
LG 640 VS6 A4
6000
400
nie
1,5
lesklá, dodatočne upravená
Ušľachtilá oceľ, nehrdzavejúca 1.4571
6101216
LG 650 VS6 A4
6000
500
nie
1,5
lesklá, dodatočne upravená
Ušľachtilá oceľ, nehrdzavejúca 1.4571
6101223
LG 660 VS6 A4
6000
600
nie
1,5
lesklá, dodatočne upravená
Ušľachtilá oceľ, nehrdzavejúca 1.4571
6101232
Šírka
LG 620 VS6 A4
Item no.
6101200
Dĺžka
6000
Šírka
200
Zachovanie funkčnosti
nie
Hrúbka bočnice
1,5
Povrch
lesklá, dodatočne upravená
Materiál
Ušľachtilá oceľ, nehrdzavejúca 1.4571
LG 630 VS6 A4
Item no.
6101208
Dĺžka
6000
Šírka
300
Zachovanie funkčnosti
nie
Hrúbka bočnice
1,5
Povrch
lesklá, dodatočne upravená
Materiál
Ušľachtilá oceľ, nehrdzavejúca 1.4571
LG 640 VS6 A4
Item no.
6101216
Dĺžka
6000
Šírka
400
Zachovanie funkčnosti
nie
Hrúbka bočnice
1,5
Povrch
lesklá, dodatočne upravená
Materiál
Ušľachtilá oceľ, nehrdzavejúca 1.4571
LG 650 VS6 A4
Item no.
6101223
Dĺžka
6000
Šírka
500
Zachovanie funkčnosti
nie
Hrúbka bočnice
1,5
Povrch
lesklá, dodatočne upravená
Materiál
Ušľachtilá oceľ, nehrdzavejúca 1.4571
LG 660 VS6 A4
Item no.
6101232
Dĺžka
6000
Šírka
600
Zachovanie funkčnosti
nie
Hrúbka bočnice
1,5
Povrch
lesklá, dodatočne upravená
Materiál
Ušľachtilá oceľ, nehrdzavejúca 1.4571
