Kabelový žebřík LG 45, 3 m FS

Type LG 460 NS 3 FS

Item no. 6200520

EAN 4012195063544

undefined

Show all variants

Item no. / Type

6200520 / LG 460 NS 3 FS

Dĺžka

3000 mm

Šírka

600 mm

Zachovanie funkčnosti

nie

Hrúbka bočnice

1,25 mm

Povrch

pásovo zinkované

Materiál

Oceľ

This item is a discontinued product!

Smallest selling unit: 3 m

Description

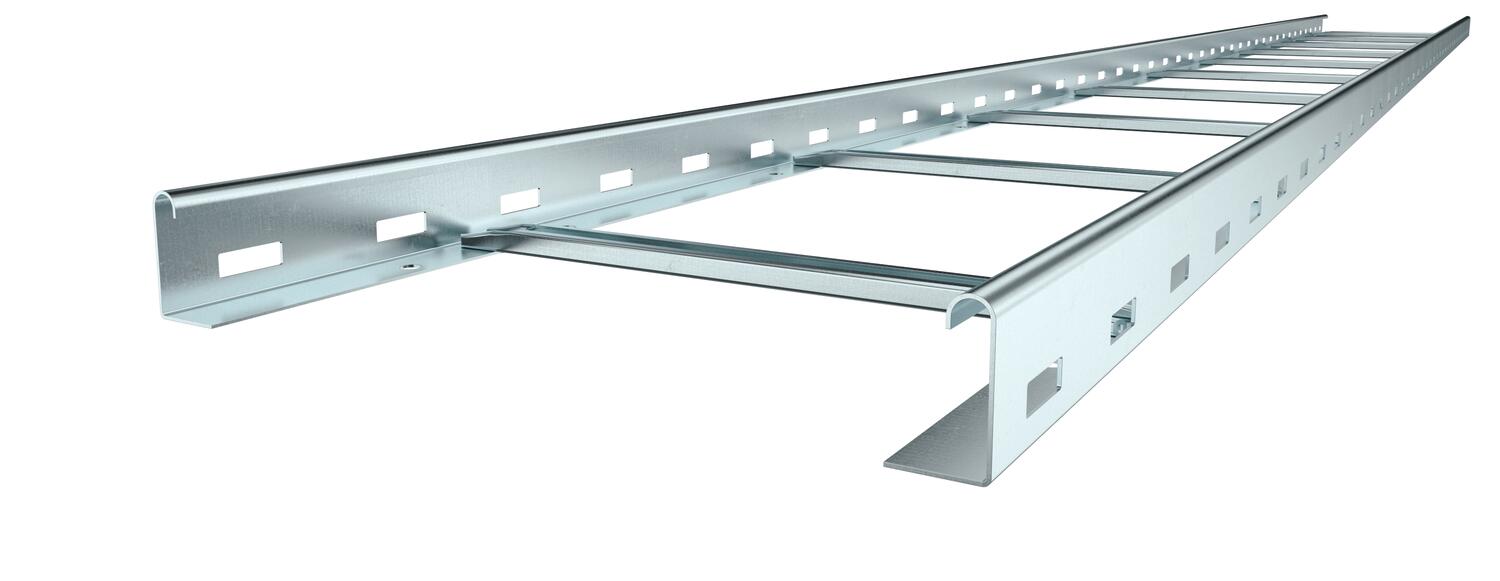

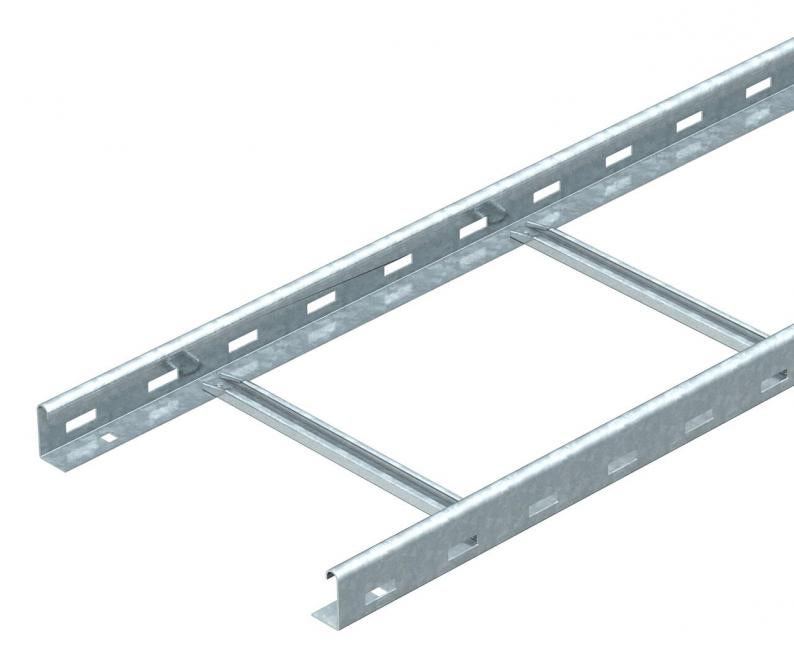

Kabelový žebřík s výškou bočnice 45 mm a s přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Kabelový žebřík je dodáván složený.

Technical data

Rozmery

Dĺžka	3000 mm
Šírka	600 mm
Výška	45 mm
Rozmer B	600 mm

Technické údaje

Zachovanie funkčnosti	nie
Bočné dierovanaie	áno
Vyhotovenie s veľkým rozpätím	nie
Úžitkový prierez	208 cm²
Nehrdzavejúca oceľ, morená	nie
Úžitkový prierez	20800 mm²
Odstup priečok	300 mm
Vyhotovenie priečok	Profil dierovaný
Vyhotovenie bočnice	plochý profil
Upevnenie priečky	nitované slepými nitmi
Vyhotovenie bočnej steny	Profil (otvorený)
Rozmer	45x600x3000
Hrúbka bočnice	1,25 mm
Rozmer	45x600x3000
Povrch	pásovo zinkované
Materiál	Oceľ

Zaťaženie

Vzdialenosť podpier 1,5 m	1,8 kN/m
Vzdialenosť podpier 2,0 m	1,4 kN/m
Vzdialenosť podpier 2,5 m	1 kN/m
Vzdialenosť podpier 3,0 m	0,55 kN/m

Záťažový diagram káblového rebríka typu LG 45 NS

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou

Vzdialenosť podpier v m

Prehyb priečnika v mm pri prípustnom kN/m

Schéma zaťaženia pri skúšobnej metóde

Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm

Krivka prehybu priečnika podľa vzdialenosti podpier

page.product.environmentalData.environmentalData

CO2 stopa (GWP) od kolísky po bránu	6,1478 kg CO₂e / 1 meter
