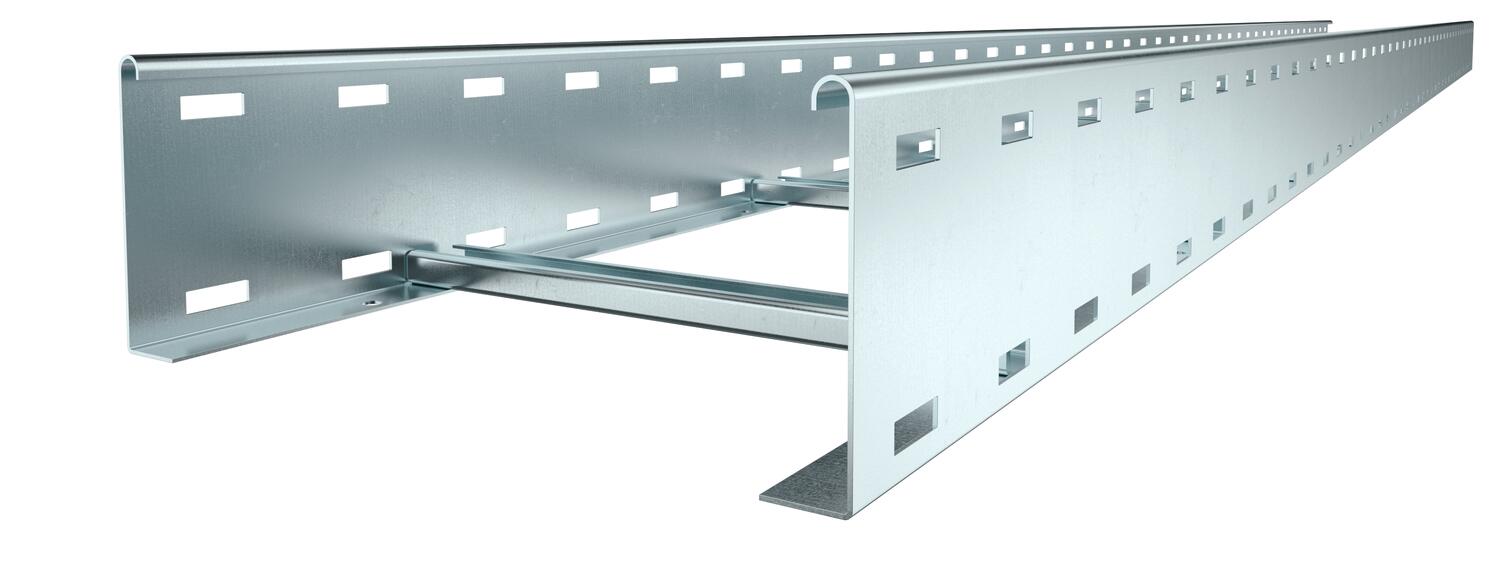

Kabelový žebřík LG 110, 3 m VS FS
Type LG 112 VS 3 FS
|Item no. 6216404
|EAN 4012195064480
Item no. / Type
Dĺžka
Šírka
Hrúbka bočnice
Smallest selling unit: 3 m
3m
m
Description
Kabelový žebřík s výškou bočnice 110 mm a s přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
Kabelový žebřík je dodáván složený.
Vhodnou třmenovou příchytku typu BS-H... najdete v části Systémy stoupacích žebříků.
Technical data
Rozmery
| Dĺžka | 3000 mm |
|---|---|
| Šírka | 200 mm |
| Výška | 110 mm |
| Rozmer B | 200 mm |
| Rozmer štrbiny priečky | 16,50 |
Technické údaje
| Zachovanie funkčnosti | nie |
|---|---|
| Bočné dierovanaie | áno |
| Vyhotovenie s veľkým rozpätím | nie |
| Úžitkový prierez | 188 cm² |
| Nehrdzavejúca oceľ, morená | nie |
| Úžitkový prierez | 18800 mm² |
| Odstup priečok | 300 mm |
| Vyhotovenie priečok | Profil dierovaný |
| Vyhotovenie bočnice | plochý profil |
| Upevnenie priečky | nitované slepými nitmi |
| Rozmer | 110x200x3000 |
| Hrúbka bočnice | 1,5 mm |
| Rozmer | 110x200x3000 |
| Povrch | pásovo zinkované |
| Materiál | Oceľ |
| Farba | pozinkováno |
Zaťaženie
| Vzdialenosť podpier 2,0 m | 3,1 kN/m |
|---|---|
| Vzdialenosť podpier 2,5 m | 2 kN/m |
| Vzdialenosť podpier 3,0 m | 1,4 kN/m |
| Vzdialenosť podpier 3,5 m | 0,9 kN/m |
| Vzdialenosť podpier 4,0 m | 0,65 kN/m |
| Vzdialenosť podpier 4,5 m | 0,55 kN/m |
| Vzdialenosť podpier 5,0 m | 0,5 kN/m |
| Vzdialenosť podpier 6,0 m | 0,15 kN/m |
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolísky po bránu | 9,0417 kg CO2e / 1 meter |
|---|
Accessories
Systémové príslušenstvo
Article
Type
Item no.
Amount
Downloads
0 selected
List technických údajov (1)
Katalógy & brožúry (3)
Vyhlásenia (5)
Návody a tipy (2)
Obrázky produktov (3)
3D údaje na stiahnutie (1)
Variants
Type
Dĺžka
Šírka
Zachovanie funkčnosti
Hrúbka bočnice
Povrch
Materiál
Item no.
LG 112 VS 3 FS
3000
200
nie
1,5
pásovo zinkované
Oceľ
6216404
LG 113 VS 3 FS
3000
300
nie
1,5
pásovo zinkované
Oceľ
6216407
LG 114 VS 3 FS
3000
400
nie
1,5
pásovo zinkované
Oceľ
6216410
LG 115 VS 3 FS
3000
500
nie
1,5
pásovo zinkované
Oceľ
6216413
LG 116 VS 3 FS
3000
600
nie
1,5
pásovo zinkované
Oceľ
6216416
Šírka
LG 112 VS 3 FS
Item no.
6216404
Dĺžka
3000
Šírka
200
Zachovanie funkčnosti
nie
Hrúbka bočnice
1,5
Povrch
pásovo zinkované
Materiál
Oceľ
LG 113 VS 3 FS
Item no.
6216407
Dĺžka
3000
Šírka
300
Zachovanie funkčnosti
nie
Hrúbka bočnice
1,5
Povrch
pásovo zinkované
Materiál
Oceľ
LG 114 VS 3 FS
Item no.
6216410
Dĺžka
3000
Šírka
400
Zachovanie funkčnosti
nie
Hrúbka bočnice
1,5
Povrch
pásovo zinkované
Materiál
Oceľ
LG 115 VS 3 FS
Item no.
6216413
Dĺžka
3000
Šírka
500
Zachovanie funkčnosti
nie
Hrúbka bočnice
1,5
Povrch
pásovo zinkované
Materiál
Oceľ
LG 116 VS 3 FS
Item no.
6216416
Dĺžka
3000
Šírka
600
Zachovanie funkčnosti
nie
Hrúbka bočnice
1,5
Povrch
pásovo zinkované
Materiál
Oceľ
