Kabelový žebřík LCIS 60, 6 m C30 FT

Kabelový žebřík LCIS 60, 6 m C30 FT

Type LCIS 620 6 FT
|
Item no. 6209643
|
EAN 4012196431786
Show all variants
Item no. / Type
Dĺžka
Šírka
Hrúbka bočnice

Smallest selling unit: 6 m

m

Description

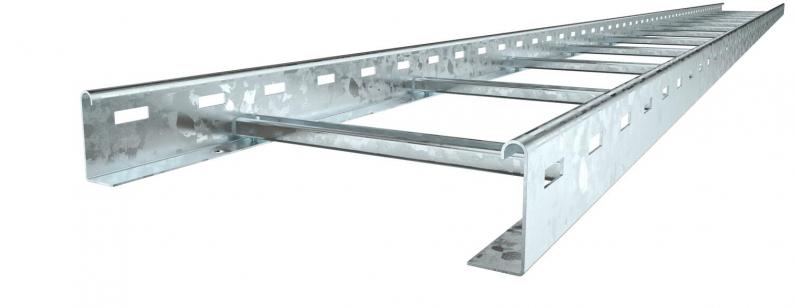

Kabelový žebřík s výškou bočnice 60 mm s přivařenými, nahoru otevřenými profilovými příčkami C30. Profilovaná bočnice pro zpevnění a ochranu kabelů. Upevnění na výložník se provádí svorkami typu LKS 40. Rozměr výřezu příčky je 16,5 mm, vhodná třmenová příchytka je typ 2056.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
  • Communautés Européennes, Vyhlásenie ES o zhode podľa smerníc ES
  • Prohlášení o shodě UKCA
  • Káblový rebrík, bočná výška 60 mm
  • Environmentální prohlášení o produktu (EPD)
  • Uhlíková stopa (PCF)

Technical data

Rozmery

Dĺžka6000 mm
Šírka200 mm
Výška60 mm
Rozmer B200 mm
Rozmer štrbiny priečky17,00

Technické údaje

Zachovanie funkčnostinie
Bočné dierovanaieáno
Vyhotovenie s veľkým rozpätímnie
Úžitkový prierez80 cm²
Nehrdzavejúca oceľ, morenánie
Úžitkový prierez8000 mm²
Odstup priečok300 mm
Vyhotovenie priečokProfil dierovaný
Vyhotovenie bočniceplochý profil
Upevnenie priečkyzvárané
Hrúbka bočnice1,5 mm
Rozmer60x200x6000
Povrchžiarovo zinkované ponorením
MateriálOceľ
Farbapozinkováno

Zaťaženie

Vzdialenosť podpier 1,5 m3,3 kN/m
Vzdialenosť podpier 2,0 m2 kN/m
Vzdialenosť podpier 2,5 m1,3 kN/m
Vzdialenosť podpier 3,0 m1 kN/m
Vzdialenosť podpier 3,5 m0,78 kN/m
Vzdialenosť podpier 4,0 m0,4 kN/m
Vzdialenosť podpier 4,5 m0,3 kN/m
Vzdialenosť podpier 5,0 m0,2 kN/m
Záťažový diagram káblového rebríka typu LCIS 60

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou

Vzdialenosť podpier v m

Prehyb priečnika v mm pri prípustnom kN/m

Schéma zaťaženia pri skúšobnej metóde

Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm

Krivka prehybu priečnika podľa vzdialenosti podpier

page.product.environmentalData.environmentalData

CO2 stopa (GWP) od kolísky po bránu6,1553 kg CO2e / 1 meter
