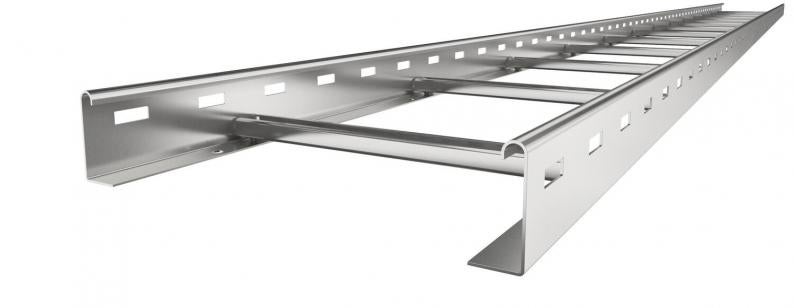

Kabelový žebřík LCIS 60, 6 m C30 A2
Type LCIS 630 6 A2
|Item no. 6207254
|EAN 4012196431694
Item no. / Type
Dĺžka
Šírka
Hrúbka bočnice
Smallest selling unit: 6 m
6m
m
Description
Kabelový žebřík s výškou bočnice 60 mm s navařenými, nahoru otevřenými příčkami z profilu C30. Profilovaná bočnice pro zpevnění a ochranu kabelů. Upevnění na výložník se provádí svorkami typu LKS 40. Rozměr výřezu příčky je 16,5 mm, vhodná třmenová příchytka je typ 2056.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
Technical data
Rozmery
| Dĺžka | 6000 mm |
|---|---|
| Šírka | 300 mm |
| Výška | 60 mm |
| Rozmer B | 300 mm |
| Rozmer štrbiny priečky | 16,50 |
Technické údaje
| Zachovanie funkčnosti | nie |
|---|---|
| Bočné dierovanaie | áno |
| Vyhotovenie s veľkým rozpätím | nie |
| Úžitkový prierez | 120 cm² |
| Nehrdzavejúca oceľ, morená | áno |
| Úžitkový prierez | 12000 mm² |
| Odstup priečok | 300 mm |
| Vyhotovenie priečok | Profil dierovaný |
| Vyhotovenie bočnice | plochý profil |
| Upevnenie priečky | zvárané |
| Hrúbka bočnice | 1,5 mm |
| Rozmer | 60x300x6000 |
| Povrch | lesklá, dodatočne upravená |
| Materiál | Ušľachtilá oceľ, nehrdzavejúca 1.4301 |
| Farba | nehrdzavejúca oceľ |
Zaťaženie
| Vzdialenosť podpier 1,5 m | 3,3 kN/m |
|---|---|
| Vzdialenosť podpier 2,0 m | 2 kN/m |
| Vzdialenosť podpier 2,5 m | 1,3 kN/m |
| Vzdialenosť podpier 3,0 m | 1 kN/m |
| Vzdialenosť podpier 3,5 m | 0,78 kN/m |
| Vzdialenosť podpier 4,0 m | 0,4 kN/m |
| Vzdialenosť podpier 4,5 m | 0,3 kN/m |
| Vzdialenosť podpier 5,0 m | 0,2 kN/m |
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolísky po bránu | 14,7094 kg CO2e / 1 meter |
|---|
Downloads
0 selected
List technických údajov (1)
Katalógy & brožúry (4)
Vyhlásenia (5)
Návody a tipy (2)
Obrázky produktov (3)
3D údaje na stiahnutie (1)
Variants
Type
Dĺžka
Šírka
Zachovanie funkčnosti
Hrúbka bočnice
Item no.
LCIS 620 6 A2
6000
200
nie
1,5
6207252
LCIS 630 6 A2
6000
300
nie
1,5
6207254
LCIS 640 6 A2
6000
400
nie
1,5
6207256
LCIS 650 6 A2
6000
500
nie
1,5
6207258
LCIS 660 6 A2
6000
600
nie
1,5
6207260
