90° vertikálny oblúk, stúpajúci FS
Type RBV 110 S FS
|Item no. 7007310
|EAN 4012195711711
Item no. / Type
Šírka
Smallest selling unit: 1 Kus
1Kus
Kus
Description

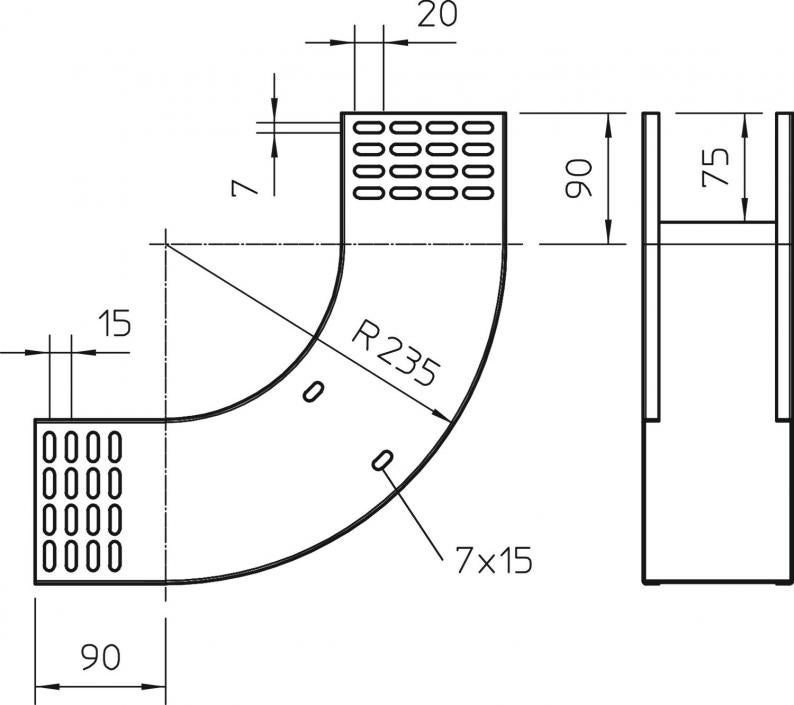

Vertikálny oblúk 90° v stúpajúcom vyhotovení pre všetky typy káblových žľabov s bočnou výškou 110 mm.
Vertikálny oblúk sa zasunie nad koniec káblového žľabu a zoskrutkuje.
Upevňovacie materiály sa musia objednať samostatne.
Technical data
Rozmery
| Šírka | 100 mm |
|---|---|
| Výška | 110 mm |
| Rozmer B | 100 mm |
Technické údaje
| Zachovanie funkčnosti | nie |
|---|---|
| Bočné dierovanaie | nie |
| Prevedenie spojky | bez spojky |
| Vyhotovenie s veľkým rozpätím | nie |
| Nehrdzavejúca oceľ, morená | nie |
| Hrúbka plechu | 1 mm |
| Montážne dierovanie na dne | nie |
| NATO zobrazenie otvorov | nie |
| Ohyb (uholník) | 90° |
| Zmena smeru | vertikálny stúpajúci |
| Rozmer | 110x100 |
| Povrch | pásovo zinkované |
| Materiál | Oceľ |
| Farba | pozinkováno |
| Druh spojky káblového nosného systému | priskrutkované |
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolísky po bránu | 4,5458 kg CO2e / 1 Kus |
|---|
Accessories
Montážne príslušenstvo
Article
Type
Item no.
Amount
FRSB 6x12 F
6406122
Smallest selling unit: 100 Kus
100Kus
Kus
Item no. 6406122
Šroub s plochou kulovou hlavou a maticí kombi FType
FRSB 6x12 F
Smallest selling unit: 100 Kus
100Kus
Kus
Downloads
0 selected
List technických údajov (1)
Katalógy & brožúry (2)
Vyhlásenia (4)
Návody a tipy (2)
Obrázky produktov (2)
3D údaje na stiahnutie (1)
Variants
Type
Šírka
Povrch
Materiál
Farba
Item no.
RBV 110 S FS
100
pásovo zinkované
Oceľ
pozinkováno
7007310
RBV 115 S FS
150
pásovo zinkované
Oceľ
pozinkováno
7007312
RBV 120 S FS
200
pásovo zinkované
Oceľ
pozinkováno
7007314
RBV 130 S FS
300
pásovo zinkované
Oceľ
pozinkováno
7007318
RBV 140 S FS
400
pásovo zinkované
Oceľ
pozinkováno
7007322
RBV 150 S FS
500
pásovo zinkované
Oceľ
pozinkováno
7007326
RBV 160 S FS
600
pásovo zinkované
Oceľ
pozinkováno
7007333
