Nástěnný a závěsný výložník AWG 15 FT
Type AW G 15 11 FT
|Item no. 6420606
|EAN 4012196662470
Item no. / Type
Šírka
F v kN
Smallest selling unit: 1 Kus
1Kus
Kus
Description
Lehký nástěnný a závěsový výložník s navařenou základovou deskou pro upevnění mřížových žlabů bez šroubů.
Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky.
Technical data
Rozmery
| Dĺžka | 40 mm |
|---|---|
| Šírka | 110 mm |
| Výška | 50 mm |
| Rozmer A | 40 mm |
| Rozmer B | 110 mm |
| Rozmer H | 50 mm |
Technické údaje
| Zachovanie funkčnosti | nie |
|---|---|
| Nehrdzavejúca oceľ, morená | nie |
| pre šírku min. | 100 |
| pre šírku max. | 100 mm |
| Rozsah uhla min. | 90 mm |
| Rozsah uhla max. | 90 mm |
| Priemer otvoru | 11 mm |
| Vyhotovenie | Nástenný a závesový výložník |
| F v kN | 1,5 kN |
| Rozmer | B110mm |
| Povrch | žiarovo zinkované ponorením |
| Materiál | Oceľ |
| Farba | pozinkováno |

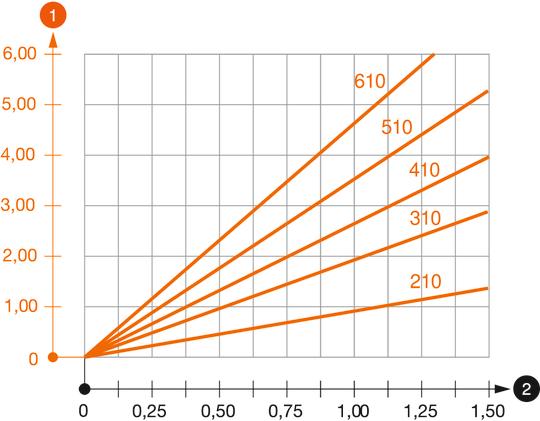

Prehyb špičky konzoly pri prípustnom zaťažení konzoly
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
Dĺžka konzoly v mm
page.product.environmentalData.environmentalData
| CO2 stopa (GWP) od kolísky po bránu | 0,2973 kg CO2e / 1 Kus |
|---|
Downloads
0 selected
List technických údajov (1)
Katalógy & brožúry (5)
Vyhlásenia (4)
Certifikáty (1)
Návody a tipy (2)
Obrázky produktov (2)
3D údaje na stiahnutie (1)
Variants
Type
Šírka
F v kN
Farba
Item no.
AW G 15 11 FT
110
1,5
pozinkováno
6420606
AW G 15 16 FT
160
1,5
pozinkováno
6420607
AW G 15 21 FT
210
1,5
pozinkováno
6420608
AW G 15 31 FT
310
1,5
pozinkováno
6420610
AW G 15 41 FT
410
1,5
pozinkováno
6420612
AW G 15 51 FT
510
1,5
pozinkováno
6420614
AW G 15 61 FT
610
1,5
pozinkováno
6420616
Šírka
AW G 15 11 FT
Item no.
6420606
Šírka
110
F v kN
1,5
Farba
pozinkováno
AW G 15 16 FT
Item no.
6420607
Šírka
160
F v kN
1,5
Farba
pozinkováno
AW G 15 21 FT
Item no.
6420608
Šírka
210
F v kN
1,5
Farba
pozinkováno
AW G 15 31 FT
Item no.
6420610
Šírka
310
F v kN
1,5
Farba
pozinkováno
AW G 15 41 FT
Item no.
6420612
Šírka
410
F v kN
1,5
Farba
pozinkováno
AW G 15 51 FT
Item no.
6420614
Šírka
510
F v kN
1,5
Farba
pozinkováno
AW G 15 61 FT
Item no.
6420616
Šírka
610
F v kN
1,5
Farba
pozinkováno
