Kabelový žebřík pro velká rozpětí WKLG 110 FT

Kabelový žebřík pro velká rozpětí WKLG 110 FT

Type WKLG 1120 FT
|
Item no. 6311059
|
EAN 4012196883332
Show all variants
Item no. / Type
Dĺžka
Šírka
Hrúbka bočnice

Smallest selling unit: 6 m

m

Description

Kabelový žebřík pro velká rozpětí s děrovanou bočnicí o výšce 110 mm. Upevnění kabelů a vedení pomocí třmenové příchytky typu 2056.


Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Podélné spojky typu WRVL 110 je nutné zvlášť objednat.

  • Magnetický útlum stínění
  • Underwriters Laboratories Inc., USA a Kanada
  • Communautés Européennes, Vyhlásenie ES o zhode podľa smerníc ES
  • Prohlášení o shodě UKCA
  • Kabelový žebřík pro velká rozpětí, výška bočnice 110 mm
  • Environmentální prohlášení o produktu (EPD)
  • Uhlíková stopa (PCF)

Technical data

Rozmery

Dĺžka6000 mm
Šírka200 mm
Výška110 mm
Rozmer L6000 mm
Rozmer B200 mm
Rozmer štrbiny priečky17,00

Technické údaje

Zachovanie funkčnostinie
Bočné dierovanaieáno
Vyhotovenie s veľkým rozpätímáno
Úžitkový prierez186 cm²
Nehrdzavejúca oceľ, morenánie
Úžitkový prierez18600 mm²
Vyhotovenie priečokProfil dierovaný
Vyhotovenie bočniceProfil (otvorený)
Upevnenie priečkyplne znitované
Rozmer110 x 200
Hrúbka bočnice2 mm
Rozmer110x200x6000
Povrchžiarovo zinkované ponorením
MateriálOceľ
Farbapozinkováno

Zaťaženie

Vzdialenosť podpier 3,0 m2,5 kN/m
Vzdialenosť podpier 3,5 m1,98 kN/m
Vzdialenosť podpier 4,0 m1,6 kN/m
Vzdialenosť podpier 4,5 m1,31 kN/m
Vzdialenosť podpier 5,0 m1,1 kN/m
Vzdialenosť podpier 6,0 m0,8 kN/m
Vzdialenosť podpier 7,0 m0,4 kN/m

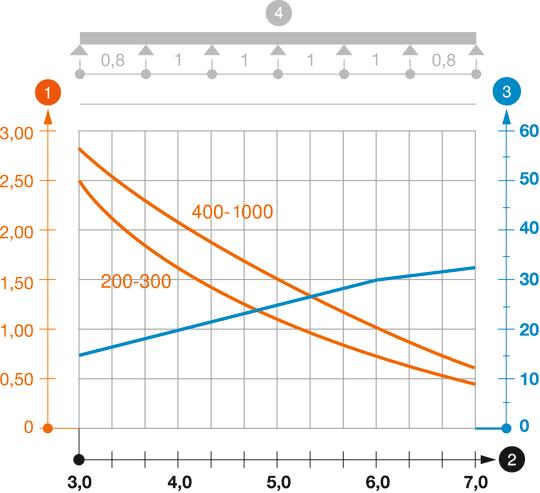

Záťažový diagram káblového rebríka pre veľké rozpätie typu WKLG 110

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou

Vzdialenosť podpier v m

Prehyb priečnika v mm pri prípustnom kN/m

Schéma zaťaženia pri skúšobnej metóde

Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm

Krivka prehybu priečnika podľa vzdialenosti podpier

page.product.environmentalData.environmentalData

CO2 stopa (GWP) od kolísky po bránu12,6394 kg CO2e / 1 meter

Accessories

Systémové príslušenstvo
Type
WDRL 1116 20 DD

Smallest selling unit: 3 m

m

Item no. 6091180

Podélná spojka FT
Type
WRVL 110 FT

Smallest selling unit: 2 Kus

Kus

Item no. 6310398

Ochranný kryt
Type
SKHW 110 OR

Smallest selling unit: 20 Pár

Pár

Downloads

0 selected

List technických údajov (1)
Vyhlásenia (5)
Certifikáty (1)
Návody a tipy (2)
Obrázky produktov (2)
3D údaje na stiahnutie (1)

Variants

Šírka
WKLG 1120 FT
Item no.
6311059
Dĺžka
6000
Šírka
200
Zachovanie funkčnosti
nie
Hrúbka bočnice
2
WKLG 1130 FT
Item no.
6311063
Dĺžka
6000
Šírka
300
Zachovanie funkčnosti
nie
Hrúbka bočnice
2
WKLG 1140 FT
Item no.
6311067
Dĺžka
6000
Šírka
400
Zachovanie funkčnosti
nie
Hrúbka bočnice
2
WKLG 1150 FT
Item no.
6311071
Dĺžka
6000
Šírka
500
Zachovanie funkčnosti
nie
Hrúbka bočnice
2
WKLG 1160 FT
Item no.
6311075
Dĺžka
6000
Šírka
600
Zachovanie funkčnosti
nie
Hrúbka bočnice
2
